442个车位地下1层框剪结构地下室建筑结构施工大样图

  • 建筑类别:住宅
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 参考图纸:27张
  • 设计年代:近代

附件详情

该项目是小区地下室项目,总建筑设计面积:15686.54平方米,其中人防面积为:8406.79平方米,地下停车位442个,采用框架剪力墙结构,地下室顶板为上部塔楼嵌固端,采用长螺旋钻孔灌注桩基础,抗震设防烈度为6度。
结构专业该资料包含:结构设计总说明,基础平面布置图,基础大样图,地下室底板结构平面布置图,顶板梁X、y向平法配筋图,墙柱 平面布置图 ,共计16张图。
建筑专业该资料包含:建筑设计说明,地下室顶板示意图,地下室(平时、战时)平面图,剖面图,口部大样图, 节点图 等共计11张图。
分享投稿时间:近几年4月。

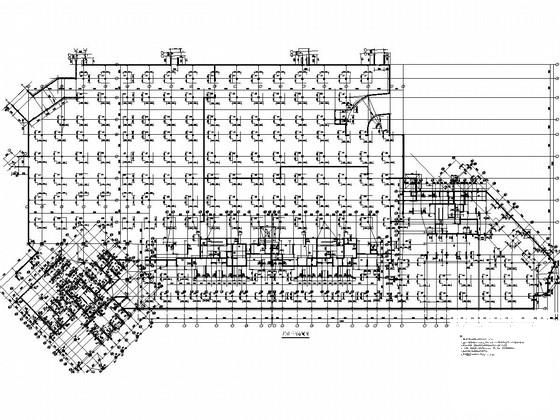

基顶~地下室顶板平面布置图

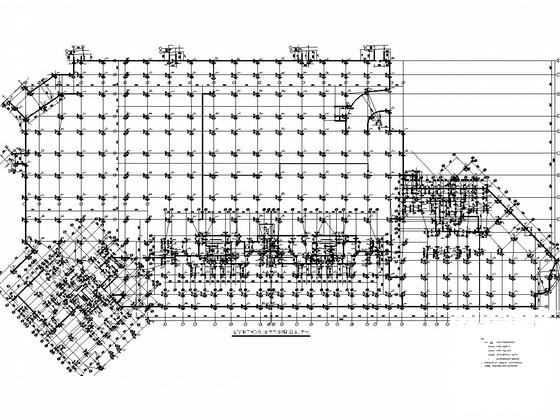

地下室顶板X向梁平法配筋图

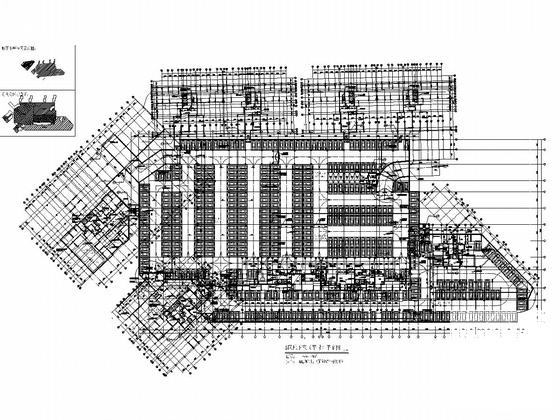

B区地下室(平时)平面图

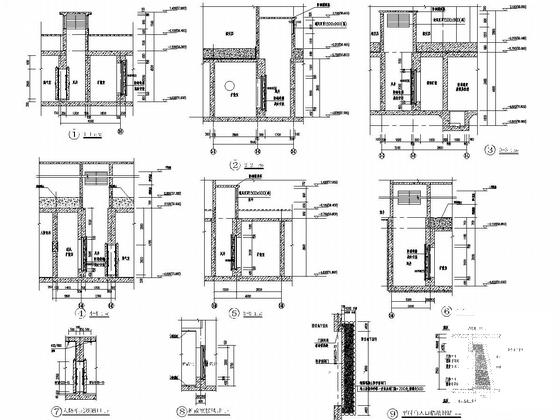

节点详图

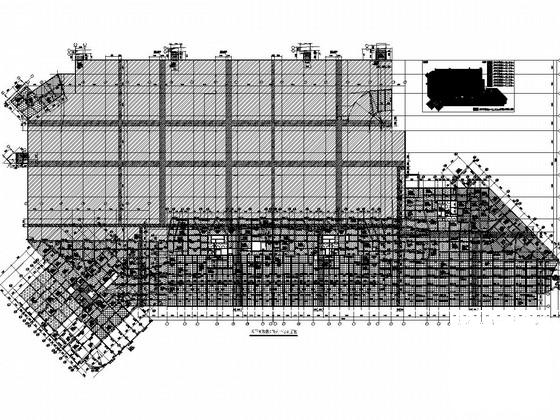

地下室底板结构平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框剪结构地下室 - 1
    框剪结构地下室 - 1
  • 框剪结构地下室 - 2
    框剪结构地下室 - 2
  • 框剪结构地下室 - 3
    框剪结构地下室 - 3
  • 框剪结构地下室 - 4
    框剪结构地下室 - 4
  • 框剪结构地下室 - 5
    框剪结构地下室 - 5
  • 框剪结构地下室 - 6
    框剪结构地下室 - 6
以上是部分截图,请下载附件后查看完整高清内容
