容纳97辆地下1层框架结构停车库结构施工大样图

附件详情

该项目是地下车库工程，总建筑面积6326.31平方米，建筑高度为3.8米，地下室为单层机动车停车库，停车数97辆。地下一层，结构体系为钢筋砼框架结构体系，梁板式筏形基础，基础设计等级为丙级，抗震设防烈度为7度。

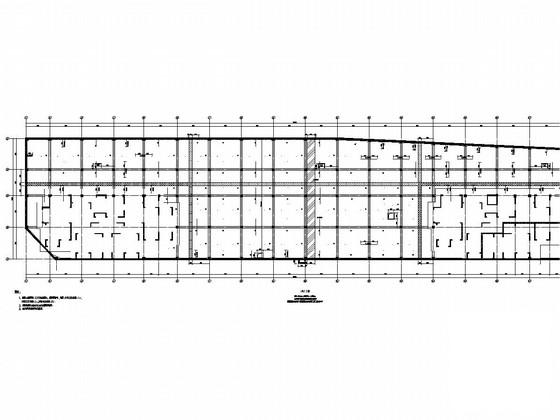

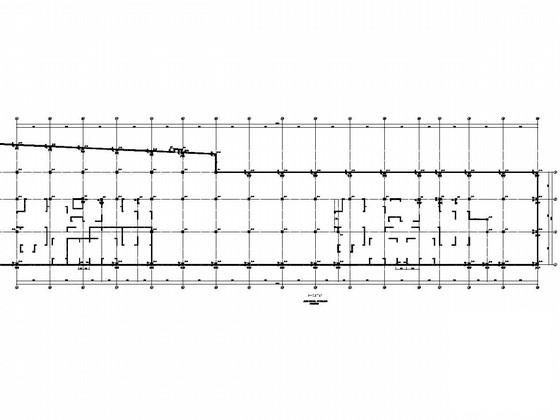

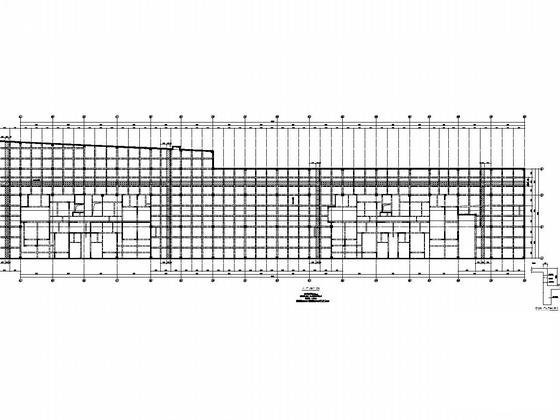

结构专业该资料包含：结构设计总说明，筏板配筋图，基础梁平法施工图，柱平法施工图，梁平法施工图，地下室顶板配筋图，共计11张图。

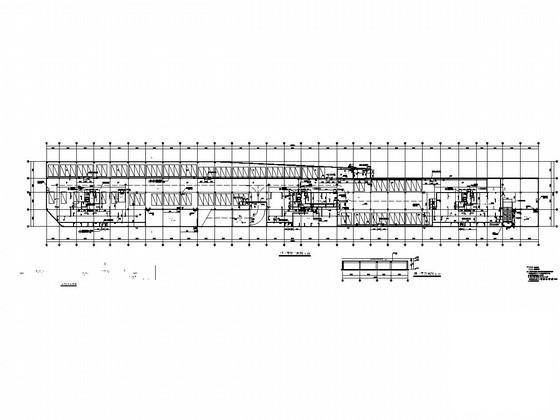

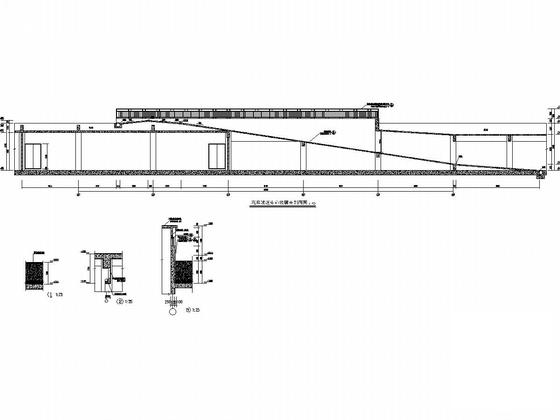

建筑专业该资料包含：建筑设计说明，门窗明细表，地下车库平面图，地下室剖面图，防火分区示意图，地库顶板平面图，汽车坡道放大平面图，节点大样图，汽车坡道中心线展开剖面图共计5张图。
分享投稿时间：近几年5月。
