33层住宅楼电气全套施工图纸

设计说明

六、设备安装

1、电源进线柜采用高层住宅专用、固定式动力及照明配电柜，落地安装，进出线方式为下进下出。各层电表箱均明装于电气竖井，具体做法可参见“04D701-1”相关做法，配电柜采用10#槽钢作基础安装。

2、其余配电箱均为暗装配箱，与土建配合预留墙洞，墙洞尺寸应根据箱体实际外形预留，宽300以上箱体上均需制作过梁。作法可参见05D3“配电设备嵌墙安装”。

3、住户厨房、空调均以单独回路供电，除壁挂分体空调外，其余插座均设漏电保护。

4、对于安装于地下室的灯具如低于2.4米，灯具导电外壳需做接地。

5、暗装开关，插座等其中开关无具体说明者距门侧墙边150-200毫米，插座以建筑标高为准。

6、所有距地小于1.8m安装的插座均选用安全型插座，卫生间内开关、插座选用防潮、防溅型面板；有淋浴、浴缸的卫生间内开关、插座须设在2区以外，风机、水泵等设备位置详见水、暖专业相关图纸。

7、航空障碍灯做法见图集“05D6”第31~35页。

七、防雷接地

1、该项目属二类防雷建筑，屋顶装设避雷网防直击雷，网格不大于15mX15m，突出屋面的物体沿顶部四周装设避雷网，避雷引下线间距不大于20米，利用柱内主筋作为避雷引下线，柱内主筋不小于两根%%C16，搭接钢筋不小于主筋。屋顶避雷网统一采用%%C10镀锌圆钢及-25X4镀锌支持卡。突出屋面的金属管道、支架等都应与避雷带可靠焊接。作法参见JD10-125.

2、接地极为建筑物基础底梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。

3、引下线上断与避雷带焊接，下断与接地极焊接。在部份引下线距地0.5m处设接地测试卡.做法见图集05D10第31页。

4、电气竖井内垂直敷设一条40x4通长镀锌扁钢接地线连接各种金属箱体,管道外壳,下端与基础钢筋网或接地端子板就近焊接。

5、为防侧击雷，将45米以上的金属栏杆及其他金属物等均与圈梁外侧预留小钢板焊接，见99D501-1-2-17。

6、该项目防雷接地、电气设备的保护接地的接地共用统一的接地极，要求接地电阻不大于1欧姆，实测不满足要求时，增设人工接地极。

7、航空障碍灯防雷做法见图集“05D10”第43页。

八、等电位连接

1、该项目设总等电位联结板MEB，所有电源、电视、电话、网络引入保护管、各进出建筑物金属管、铠装电缆金属外皮均与MEB联结。总等电位联结线除标明外均采用40X4镀锌扁钢。

2、有淋浴的卫生间设局部等电位连接，局部等电位箱（LEB）暗装，底边距地0.3m，从适当地方引出两根大于%%C16结构钢筋至LEB箱。各金属管道均须与配电箱内的PE端子连接，作法见图集05D10第136页。

3、局部等电位箱LEB(75X160X50mm)距地300mm，总等电位箱MEB(200x300x120mm)，距地300mm安装。九、有线电视、电话、网络、可视对讲及防盗系统；上述系统，该资料仅做管线预埋及箱体定位设计，具体箱体及管线大小由有关主管部门及厂家最终确定。

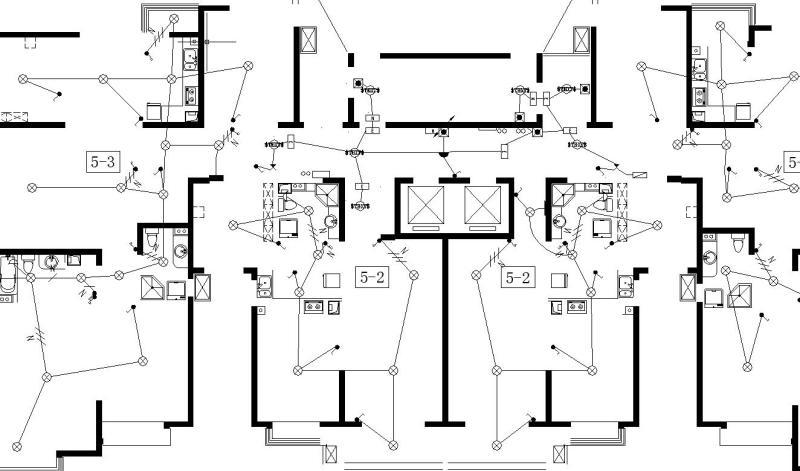

电气平面图

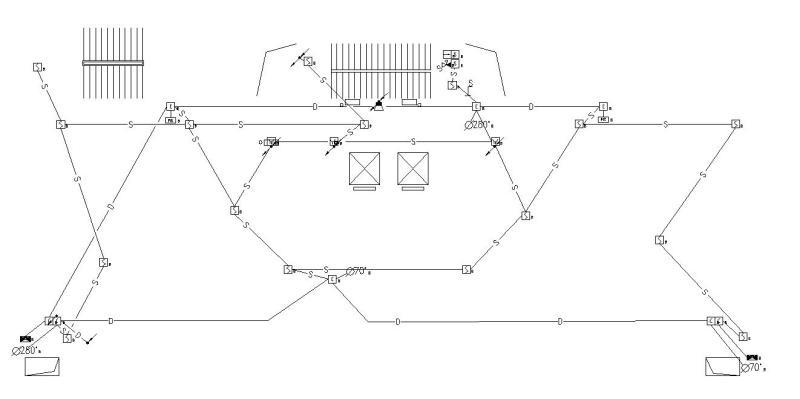

火灾报警平面图

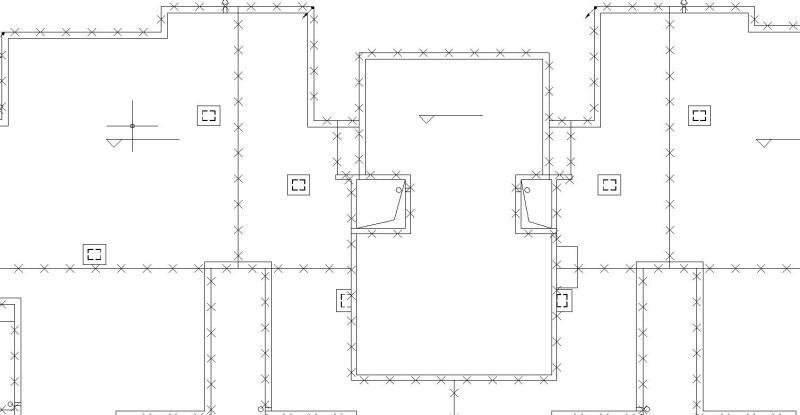

屋顶防雷平面图

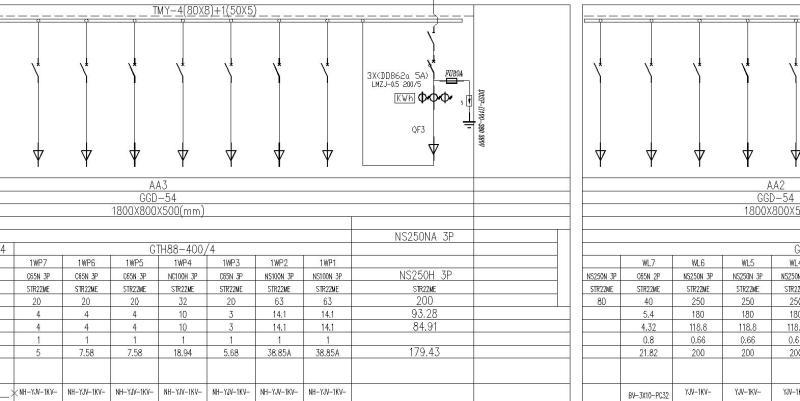

系统图

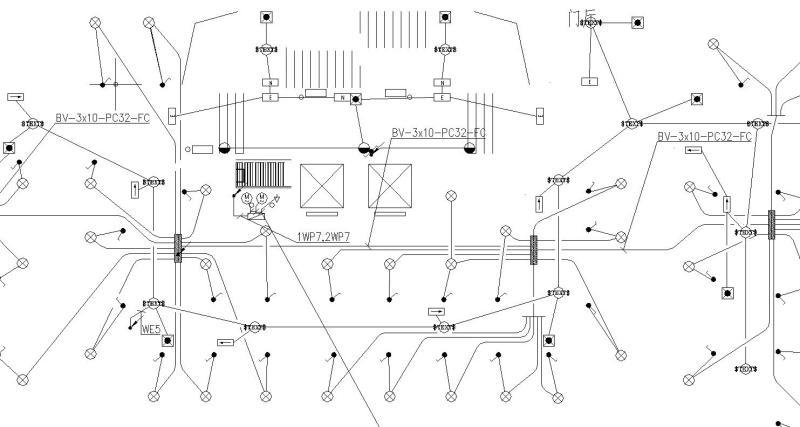

照明平面图
