11层住宅楼水暖施工设计图纸
- 附件设计说明：无
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：11层
- 图纸设计深度：施工图
- 参考图纸：19张
- 设计年代：近代
- 生活供水设计：中水系统
- 消防设计：室内消火栓系统
- 大样节点：厨房,卫生间,阀门管件
- 流程图：3
附件详情
该项目为十一层住宅，设计包括排水及中水系统、采暖系统、给水热水系统等。
山东某11层住宅楼水暖施工设计图
山东某11层住宅楼水暖施工设计图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

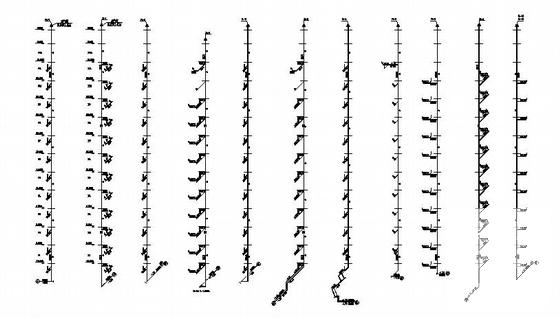

住宅楼设计图纸 - 1 -

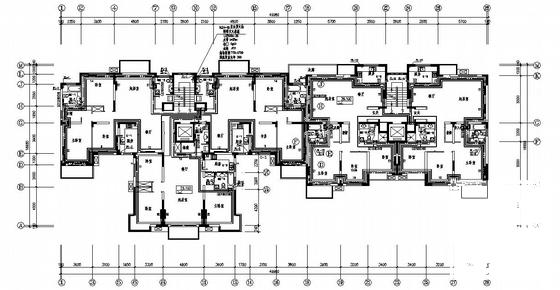

住宅楼设计图纸 - 2 -

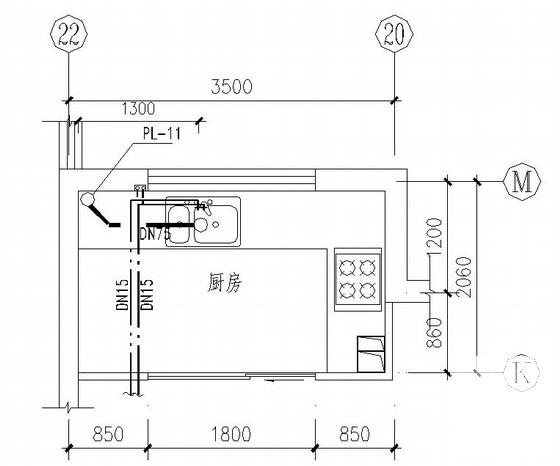

住宅楼设计图纸 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-25
- 评论次数：0
- 浏览次数：0
- 文件大小：1.28 MB
- 收藏次数：0
-
文件名称：
附件-995860687787068889575.rar
