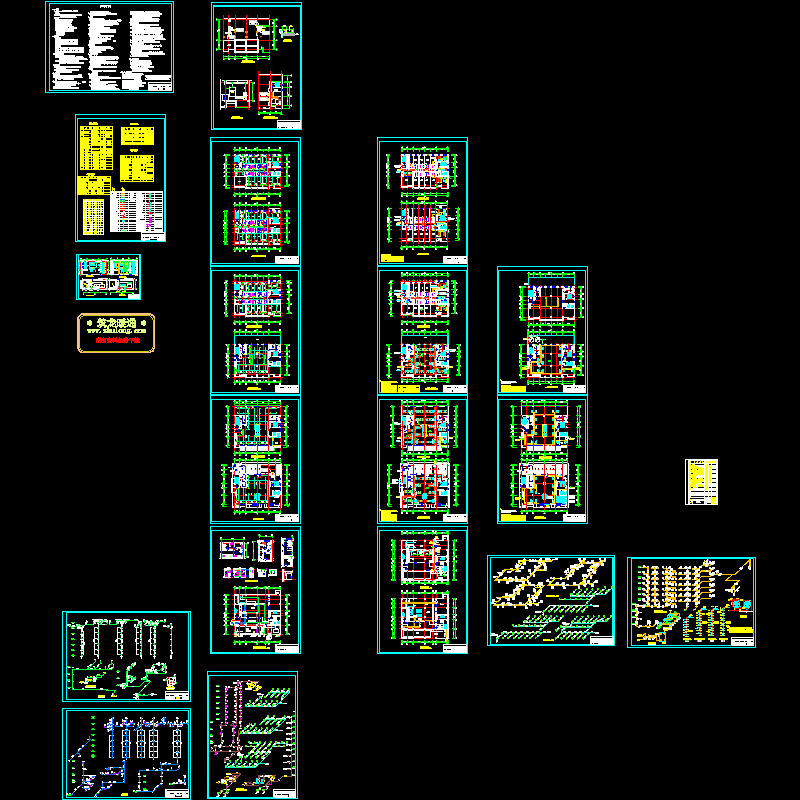

商住大厦水暖设计CAD图纸

设计内容：中央空调系统，地下室通风，电梯前室及防烟楼梯间加压送风；生活给水系统，排水系统，雨水系统、消防系统。 　　 该项目采用风机盘管加新风系统。水平同程，竖向异程。热源来自附近锅炉房，空调机房内设有换热机组，定压系统设在机组内。系统一次供回水温度为95?C/70?C，二次供回水温度为60?C/50?C。冷源来自空调机房内的制冷机组，定压系统设在机房内。系统冷冻水温度为7?C/12?C，冷却水温度为28?C/33?C。风管采用不燃型玻璃钢风管。
