7825.76平米8层住宅楼水暖施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：7825.76平方米
- 建筑地上层数：8层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：21张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 消防设计：室内消火栓系统
- 供水方式：市政供水
- 供水分区：无
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
- 大样节点：阀门管件
附件详情
建筑高度29.70m;总建筑面积7825.76平,其中地上面积为6893.54平,地下面积为802.32平，地下室包括储藏室及配电室等。一至八层楼为住宅该资料主要包括生活冷、热水给水,排水及消防。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

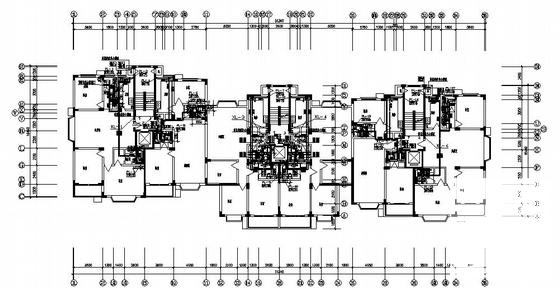

水暖施工图纸 - 1 -

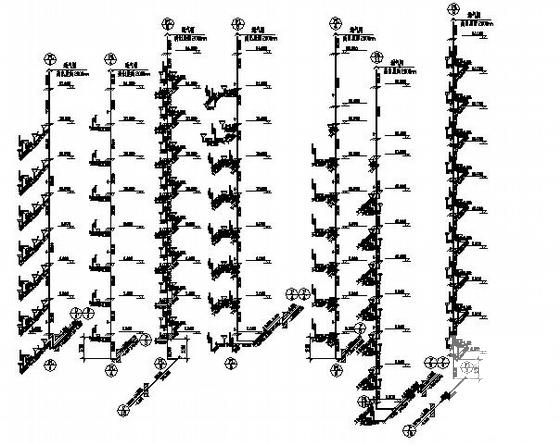

水暖施工图纸 - 2 -

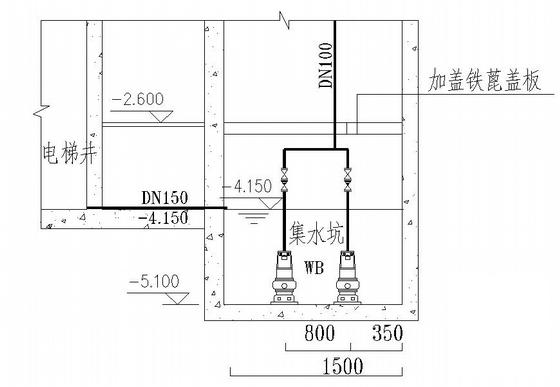

水暖施工图纸 - 3 -

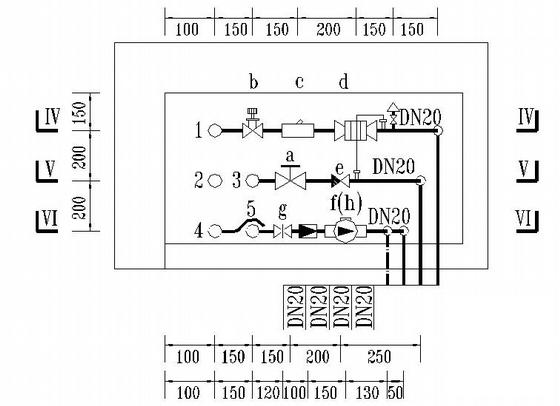

水暖施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-04
- 评论次数：0
- 浏览次数：0
- 文件大小：1.86 MB
- 收藏次数：0
-
文件名称：
附件-995860607757575669086.rar
水暖施工图纸下载
