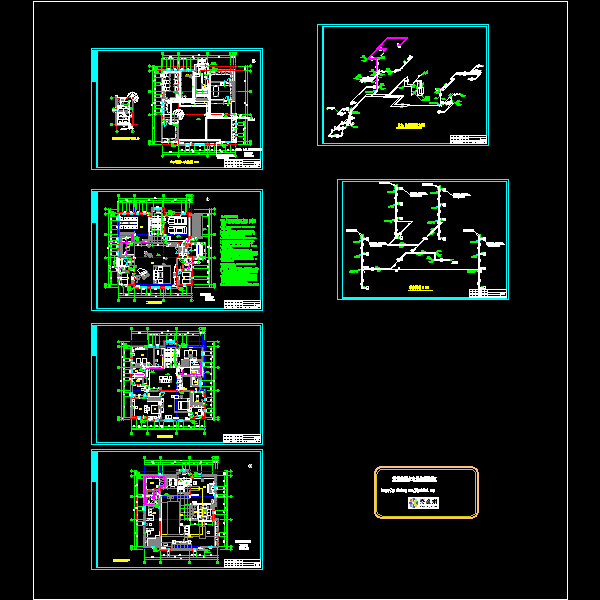

别墅水暖CAD施工方案图纸

附件详情

给排水采暖设计说明：1.水源 : 来自小区二次加压给水泵房,管径见图。生活给水竖向不分区，楼内配水干管为下行上给枝状管网，在地下室上方敷设。2. 给水、热水管管材采用给水用 PP-R管,热熔连接.管材压力等级为S2系列.7. 排水管材采用UPVC排水塑料管, 每层中设伸缩节一个.12. 采暖方式为地热采暖，供回水温度为50~45°C，如水温超过时应采取混水降温措施。13. 采暖管材：分水器前采用镀锌钢管，分水器后采用PE-RT盘管。
