厂房水暖CAD施工图纸

某新疆厂房的采暖及给排水平面图。采暖系统采用热网的125℃/80℃的热水,二次水温度70℃/55℃,采用中供中回同程系统。包括首层及二层通风平面图、二层空调平面图、首层及二层采暖平面图、采暖透视图、给排水总平面图、首层及二层给排水平面图、给水及消防系统图、泵房系统图。

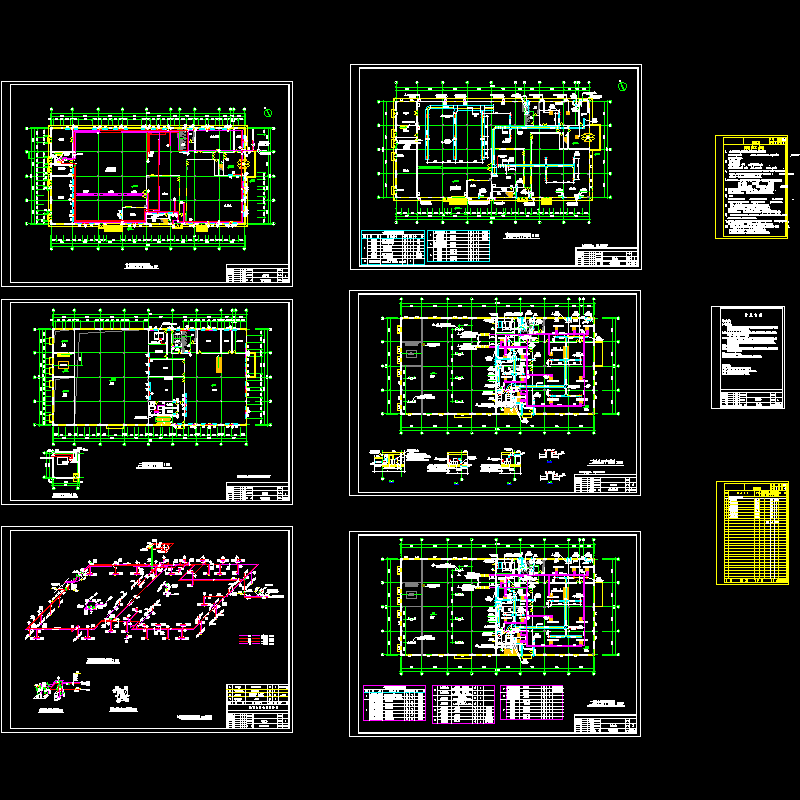

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 给排水施工图.dwg
    给排水施工图.dwg
  • 空调施工图.dwg
    空调施工图.dwg
以上是部分截图,请下载附件后查看完整高清内容
