7670平米11层公寓水暖施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅,办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:7669.94平方米
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 地下室用途:其它
  • 生活供水设计:生活给水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水方式:变频供水
  • 供水分区:两区
  • 火灾危险等级:中危险级Ⅰ级

附件详情

某高层公寓水暖图纸。该项目位于经济技术开发区某路,为二类高层居住类建筑,建筑高度34.5m地下一层为戊类库房,一层为办公用房,二层~十一层为普通住宅和宿舍,总建筑面积为7669.94m 。
设计内容包括,室内给水排水,集中热水, 消防系统 ,采暖系统等。

自动喷淋平面图

给水排水系统图

消火栓自动喷淋系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

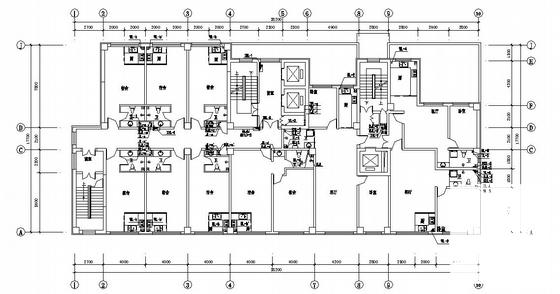

  • 水暖施工图纸 - 1
    水暖施工图纸 - 1

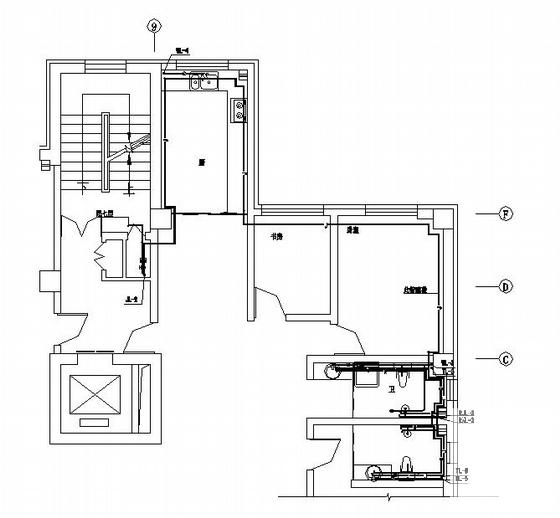

  • 水暖施工图纸 - 2
    水暖施工图纸 - 2

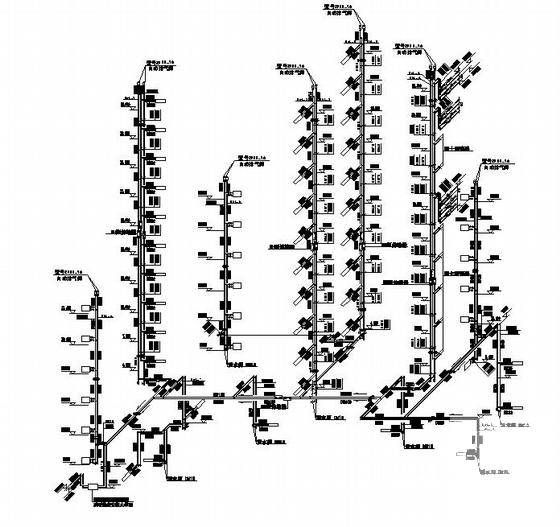

  • 水暖施工图纸 - 3
    水暖施工图纸 - 3

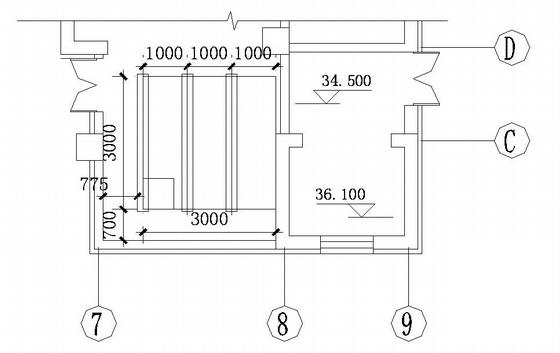

  • 水暖施工图纸 - 4
    水暖施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
