9层住宅楼小区水暖CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：9层
- 图纸设计深度：施工图
- 参考图纸：18张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 消防设计：室内消火栓系统
- 供水方式：市政供水,分区供水,无负压供水
- 供水分区：两区
- 火灾危险等级：中危险级Ⅱ级
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：10
附件详情
- 给排水设计说明
- 给排水平面图
- 给排水系统图
- 采暖设计说明
- 采暖平面图
- 采暖系统图
附件详情
辽宁大连某住宅小区九层给排水与暖通全套施工图
本工,建筑面积5403.92m，地上9层,高度27m。采暖系统设计,本建筑单位面积热负荷:34W/平方米；给排水设计包括：
消防系统
、给水系统、排水系统等

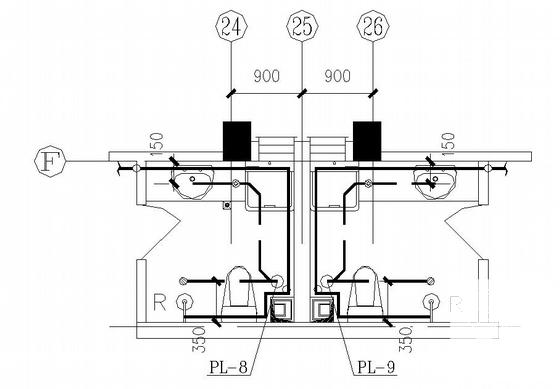

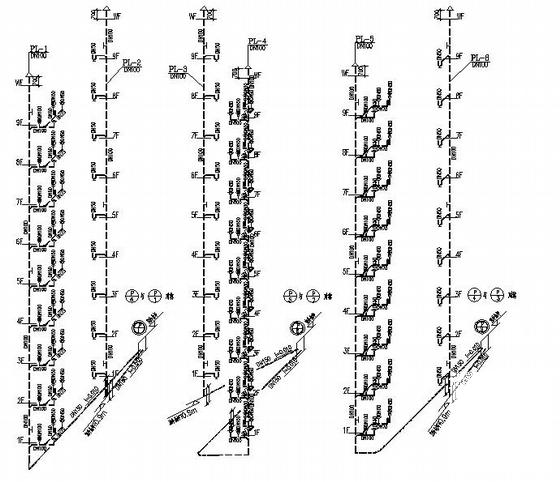

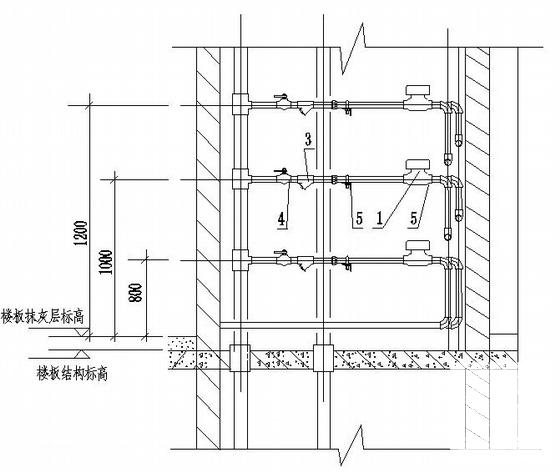

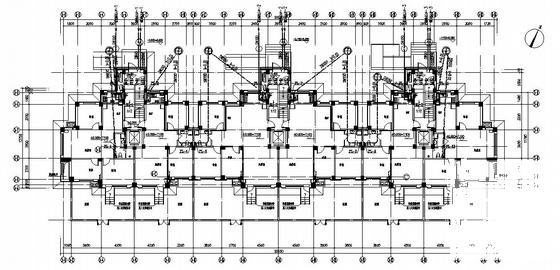

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
