10层花园小区水暖施工大样图
- 附件设计说明：有
- 建筑类别：住宅建筑
- 建筑层数：高层建筑
- 地上楼层：10层
- 地下楼层：1层
- 设计阶段：施工图设计
- 供水方式：市政供水,高位水箱
- 供水分区：两区
- 设计内容：给水系统,污水排水系统,废水排水系统,雨水排水系统,消火栓系统
- 地下室：车库
- 设置场所火灾危险等级：中危险级Ⅰ级
- 参考图纸：20张以下
- 设计年代：近代
附件详情
- 设计施工说明

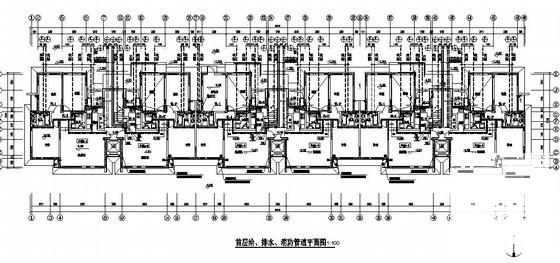

- 给、排水、消防管道平面图

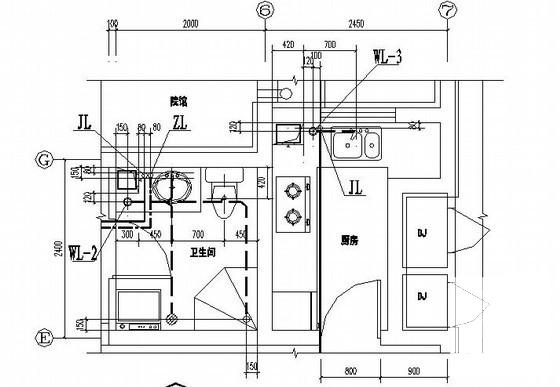

- 厨卫详图水暖井大样图
- 给水、中水、消防管道系统图

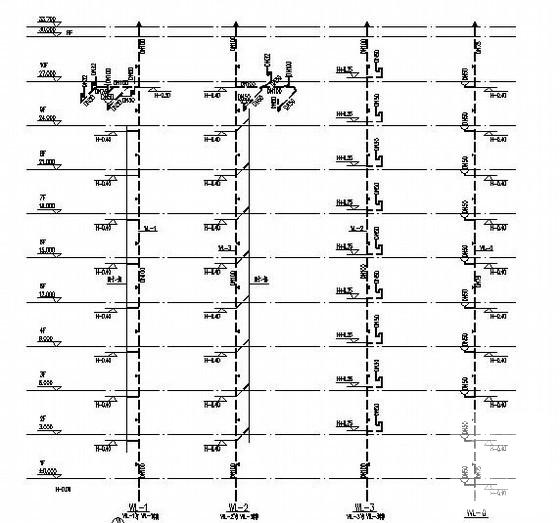

- 排水管道系统图
- 采暖管道平面图
- 机房顶层通风平面图

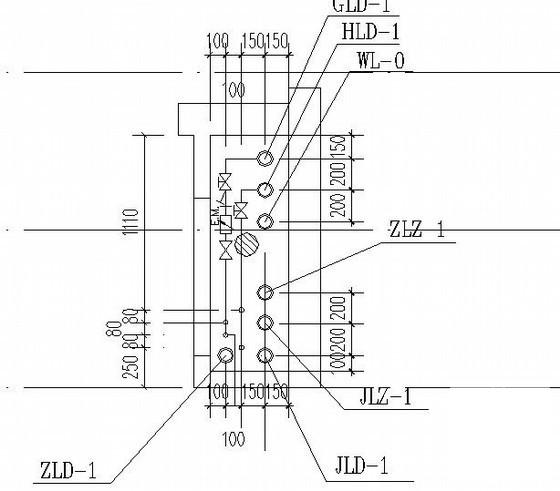

- 采暖管道系统图水暖井大样图
附件详情
本项目为花园住宅项目，1 号楼为10层住宅楼,范围为本建筑出入户管一米以内.内容包括该项目整个建筑的平时室内生活给排水;地下车库给排水;地下集水井废污水排水;屋顶雨水排水各系统.室内消火栓系统;自动喷水灭火系统。暖通专业设计范围包括采暖、通风、防排烟（其中换热站的设计由甲方委托进行二次设计）。

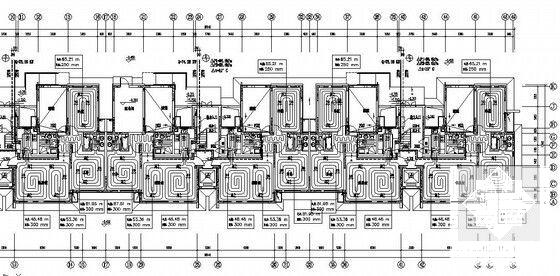

首层采暖管道平面图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-25
- 评论次数：0
- 浏览次数：0
- 文件大小：2.61 MB
- 收藏次数：0
-
文件名称：
附件-995860555067875089985.rar
