12层小区2#楼给排水暖通施工大样图
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：12层
- 图纸设计深度：施工图
- 参考图纸：25张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 供水方式：市政供水
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
附件详情
- 给排水设计说明、图例及主要设备材料表
- 给水管道系统图
- 排水管道系统图
- 首层给排水组合平面图
- 二层给排水组合平面图
- 三层给排水组合平面图
- 四至九层给排水组合平面图
- 十层给排水组合平面图
- 十一层给排水组合平面图
- 十二层给排水组合平面图
- 2-A单元2-A1、2-A2户型标准层厨卫给排水大样及系统图
- 2-A单元2-A3、2-A3反户型顶层厨卫给排水大样及系统图
- 2-B单元2-B1B2、2-B1B2反户型标准层厨卫给排水大样及系统图
- 2-B单元2-A3、2-A4户型顶层厨卫给排水大样及系统图
- 2-B单元二层厨卫给排水大样及系统图
- 消防电梯集水坑大样图
附件详情
该项目为XXXX小区2#住宅楼，地上最高12层， 属二类居住建筑。 建筑高度为37.45m,建筑面积为10394.41平方米。
该项目的设计范围包括：建筑给排水、消防给水系统设计。
图纸主要包括 各层给排水组合平面图；设计说明；2-B单元2-B1B2、2-B1B2反户型标准层厨卫给排水大样及系统图；2-B单元2-B1B2、2-B1B2反户型标准层厨卫给排水大样及系统图等。共24张图纸。
给排水图纸缺最后一张。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

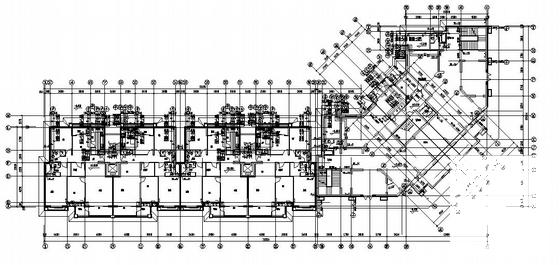

小区给排水图 - 1 -

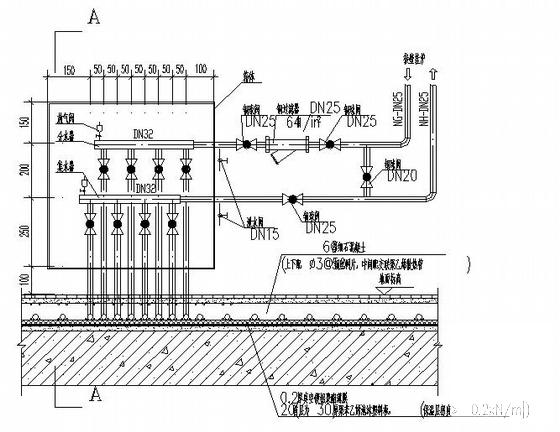

小区给排水图 - 2 -
小区给排水图 - 3 -
小区给排水图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-11
- 评论次数：0
- 浏览次数：0
- 文件大小：3.28 MB
- 收藏次数：0
-
文件名称：
附件-996099555559080779.rar
小区给排水图下载
