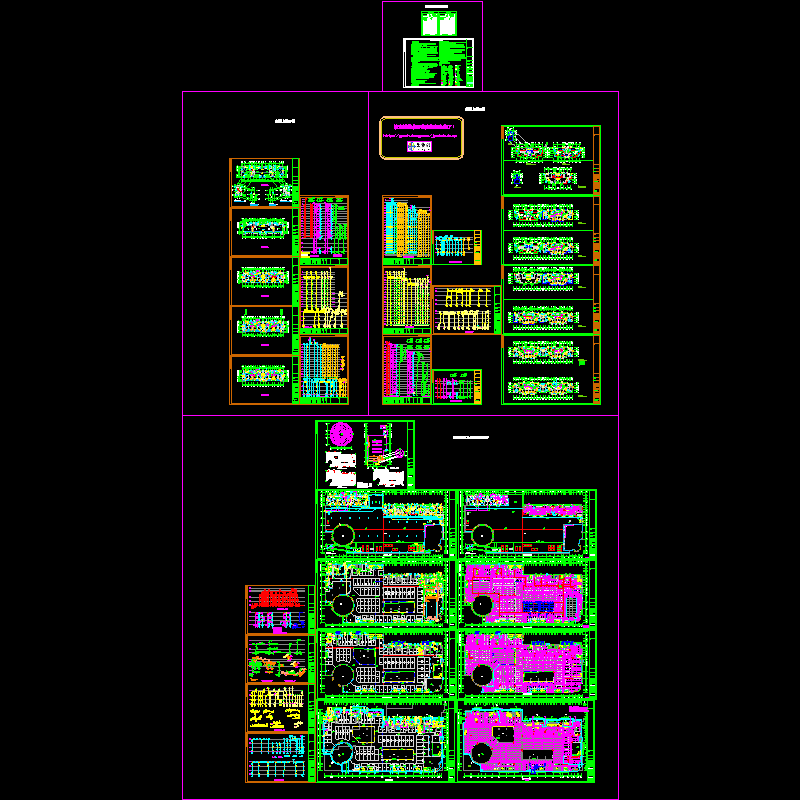

住宅区1#、2#楼及其连接体给排水CAD施工图纸.dwg

附件详情 水源:从某路市政供水管网引入一根DN200给水管,供生活.消防.绿化用水。3层及以下采用市政管直接供水(水压0.25MPa),4F-9F(1区变频);10F-17F(2区变频);18F-24F(3区变频),均采用水池加变频的下行上给的供水方式.游泳池淋浴用水采用叠压变频供水。 　　雨.污严格分流。污水设化粪池处理,处理后排入市政污水管,纳入城市污水厂处理. 　　消防流量标准:按一类综合楼设计。室内消火栓系统: 40L/s (火灾延续时间3小时)；室外消火栓系统: 30L/s (火灾延续时间3小时)；室内自动喷水灭火系统:40L/s(商场按中危险II级8L/min.m,作用面积160(260)m ,住宅走道为轻危险级4L/min.m ,其它为中危险I级6L/min.m ,作用面积160m .) (火灾延续时间1小时)。 　　>12m的中厅采用雨淋灭火系统,其它采用闭式自动喷水灭火系统。 福州市某住宅区1#、2#楼及其连接体给排水施工图 福州市某住宅区1#、2#楼及其连接体给排水施工图 福州市某住宅区1#、2#楼及其连接体给排水施工图
