3层2#场馆给排水施工大样图平面图及系统图

搜索更多资源
  • 建筑类别：其他
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑地上层数：3层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式：市政供水
  • 大样节点：卫生间
  • 项目所在地：贵州
项目概要：该项目为 贵 州省2#馆项目 给排水施工图 （含大样图）
设计范围： 给水系统、排水系统、消防系统
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源

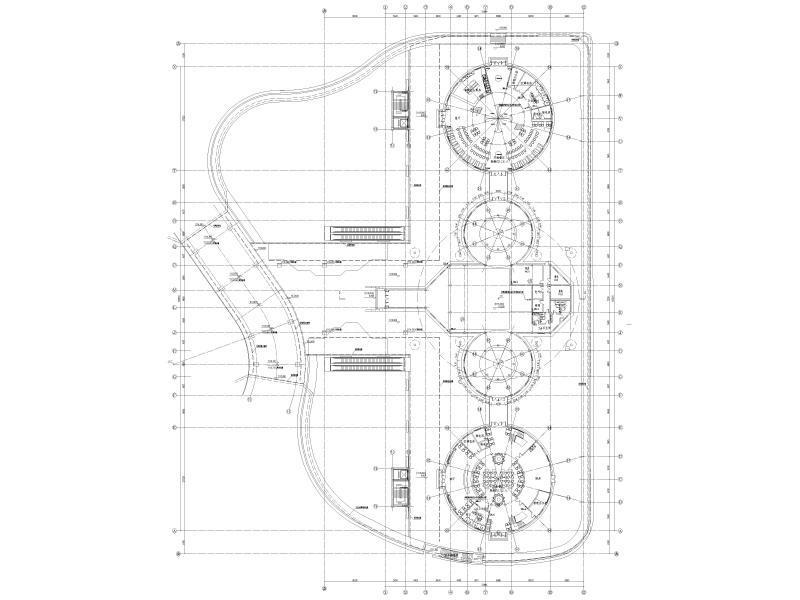

  • 2#场馆给排水二层平面图
    2#场馆给排水二层平面图

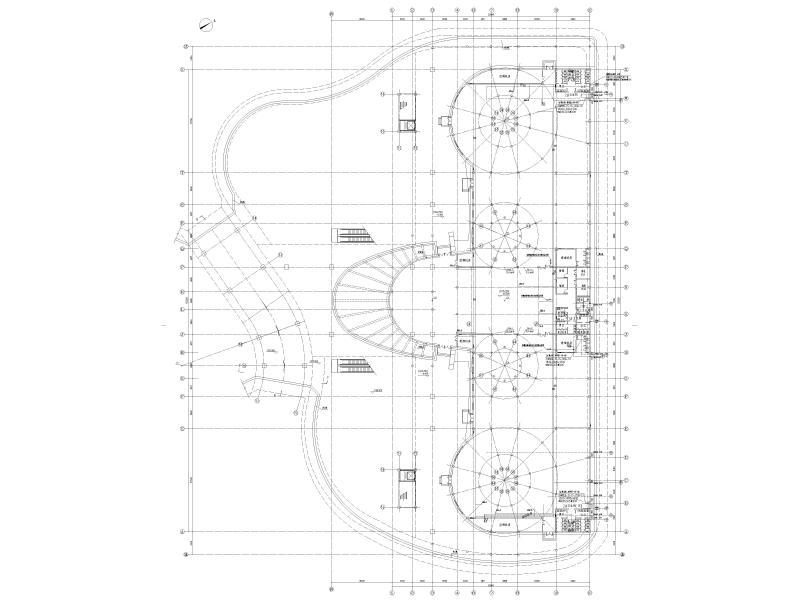

  • 2#场馆给排水首层平面图
    2#场馆给排水首层平面图

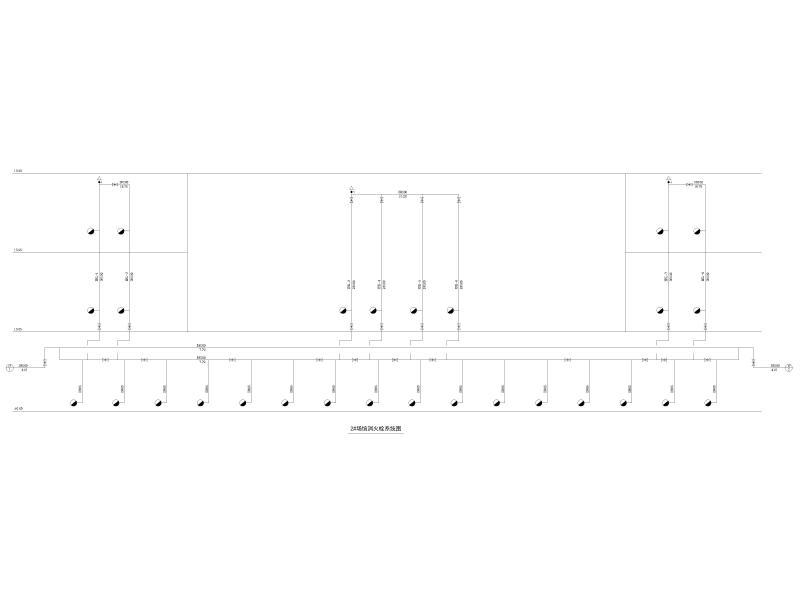

  • 2#场馆消火栓系统图
    2#场馆消火栓系统图
以上是部分截图，请下载附件后查看完整高清内容
