4层体育馆给排水全套施工图纸

附件详情

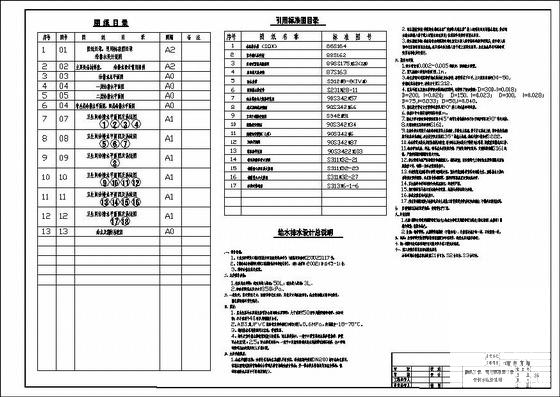

主要设计参数：1.生活用水定额：运动员每人每次：50L；观众每人每场：3L。2.市政管网供水压力大于350kPa。
一般约定：图中所注尺寸：标高及管长以米计，其他尺寸均以毫米计；给水管标高以管中心线计，排水管标高以管内底计。

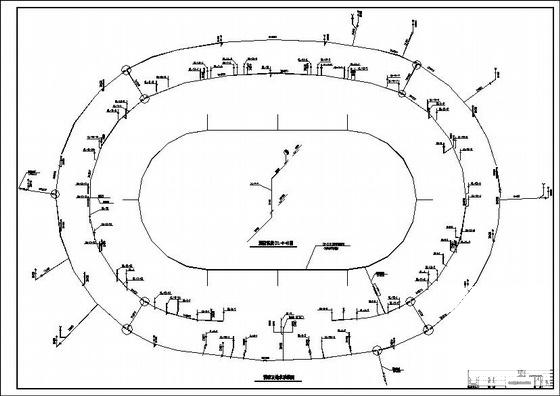

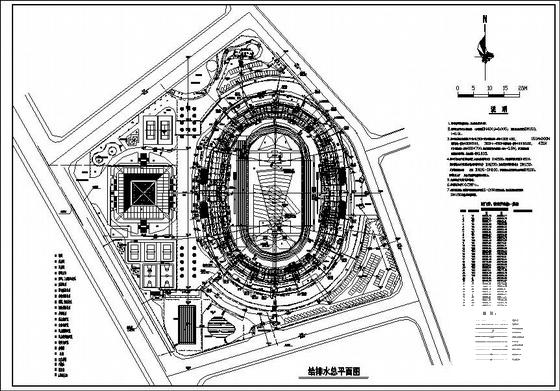

给水及 消防系统 ：该资料采用给水及消防共用系统，沿体育场外设置DN200的环向给水管网，市政水源通过原体育场的给水管网从体育场的东南方供给；另一供水管从体育场的西北方供给，保证市政给水从两个不同的方向引入。
雨水排放系统:体育场内的雨水经"弹塑软式透水管"排入运动场四周的排水暗沟,并经雨水排水管排入南干道上的雨水市政管网;体育场外设置环向雨水管网。
污水排放系统:体育场看台建筑物内的生活污水排入体育场外的排污管网后,集中排入体育中心东南侧的的生化池,经处理达标后排入南干道上的污水管网。生化池由具有环保专项资质的单位另行设计。
给水管宜有0.002~0.005的坡度，坡向泄水装置。消火栓栓口离低坪距离为1.1m。排水横支管与立支管的连接采用90°斜三通或斜四通连接。检查口中心高离地坪距离均为1m。室内排污管不能与雨水管共管使用。地漏必须保证防臭功能。
