农产品交易市场给排水全套施工图纸2020

搜索更多资源
  • 建筑类别：农业建筑
  • 建筑高度类型：多层建筑
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式：市政供水
  • 项目所在地：贵州
  • 设计详细说明：有
项目概要：
建筑工程名称：清镇市产地农产品交易市场项目；建设地点：清镇市。包括粮油交易、冷库及管理用房，值班室，农贸市场及加工用房，水产、禽类交易区等给排水的设计。

设计范围：
室内外给排水及消防给排水设计。
室外总水表井、红线内最后一个排水检查井及接至城市管网的管段由市政有关部门设计。其他专项、深化装修设计部分不在设计范围。

内容展示：

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

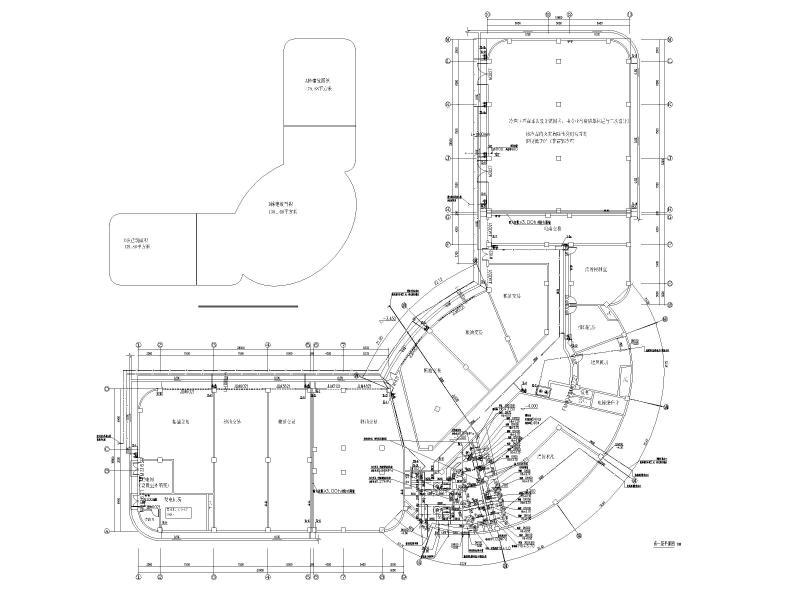

  • 交易市场给排水 - 1
    交易市场给排水 - 1

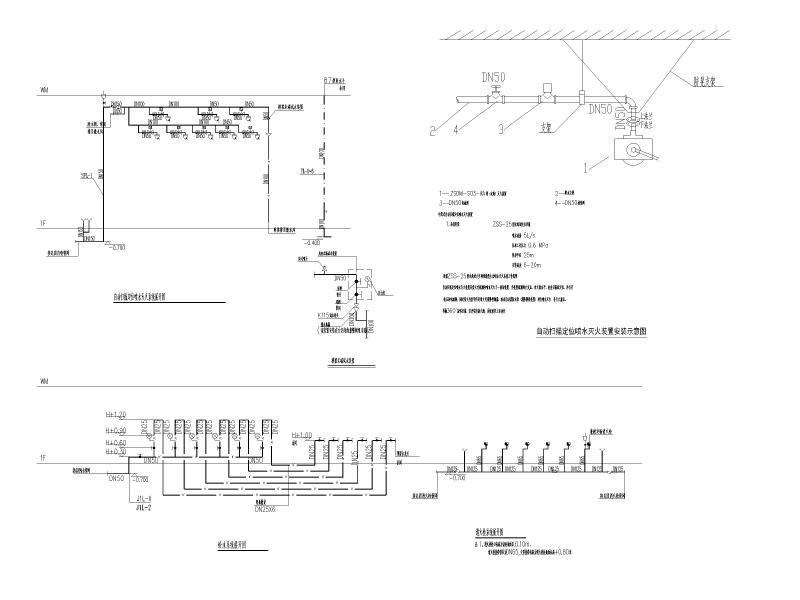

  • 交易市场给排水 - 2
    交易市场给排水 - 2

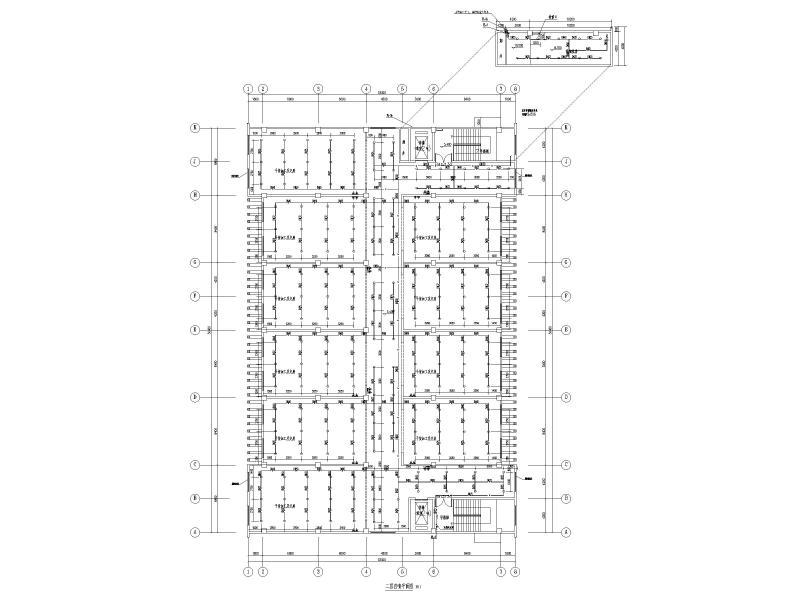

  • 交易市场给排水 - 3
    交易市场给排水 - 3

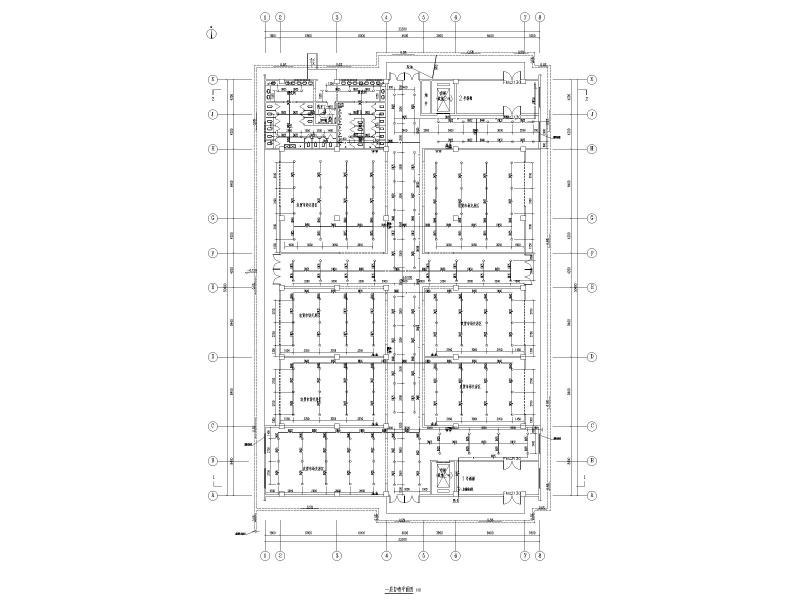

  • 交易市场给排水 - 4
    交易市场给排水 - 4

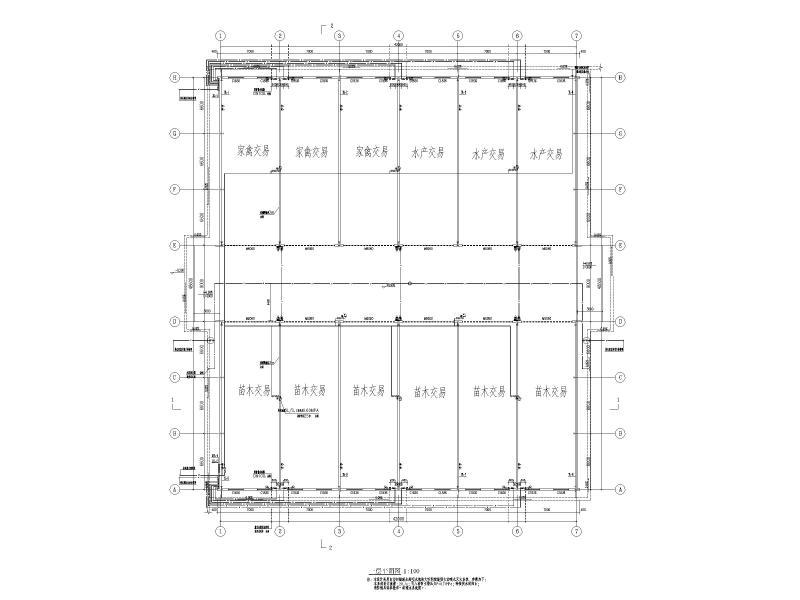

  • 交易市场给排水 - 5
    交易市场给排水 - 5
  • 交易市场给排水 - 6
    交易市场给排水 - 6
以上是部分截图，请下载附件后查看完整高清内容
