小学4层教学楼给排水施工大样图2020

项目概要：

该项目为修文县小箐中心小学教学楼建设项目；建设项目:教学楼、消防水池、收发室、值班室，位于修文县小箐中心小学内。为新建多层公共建筑；建筑层数：地上4层；建筑高度为：16.05m（室外地坪至屋面面层）。

设计范围及内容

3.1 设计范围：用地红线内的室内、外生活给排水、消防系统设计、小型给水排水构筑物设计及热水系统。

3.2 设计内容：用地红线范围内的生活给水系统、生活污废水系统、雨水系统、消火栓给水系统、灭火器灭火系统、气体灭火系统设计。

3.3 室外总水表井至城市给水管和该项目最后一个污（雨）水检查井至城市污（雨）水检查井之间的管道由市政有关部门负责设计和施工。

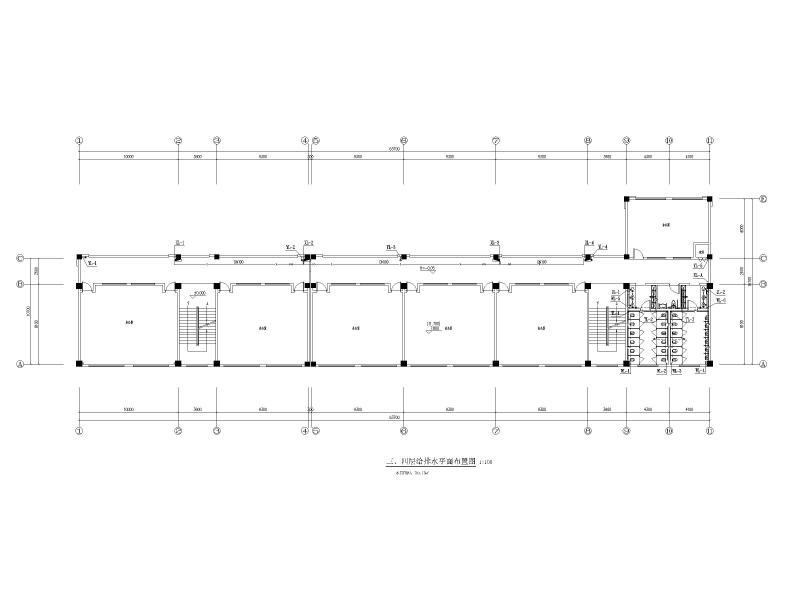

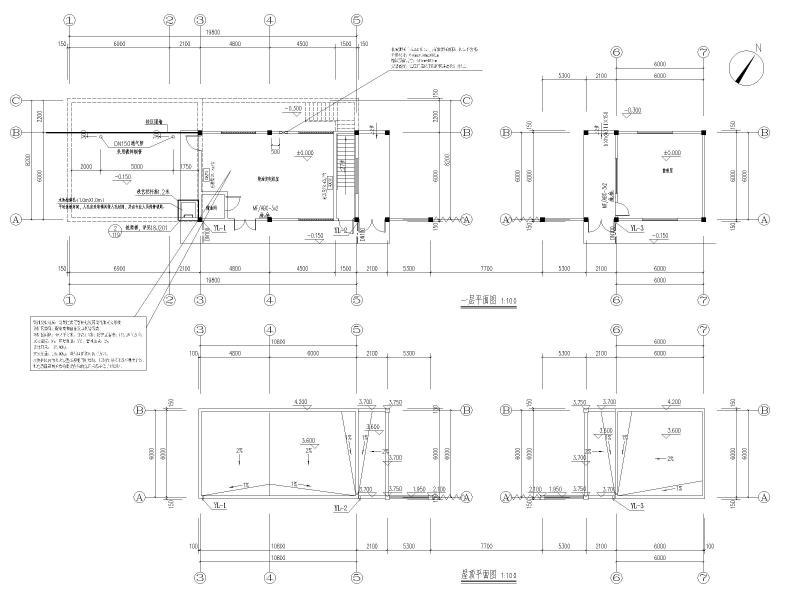

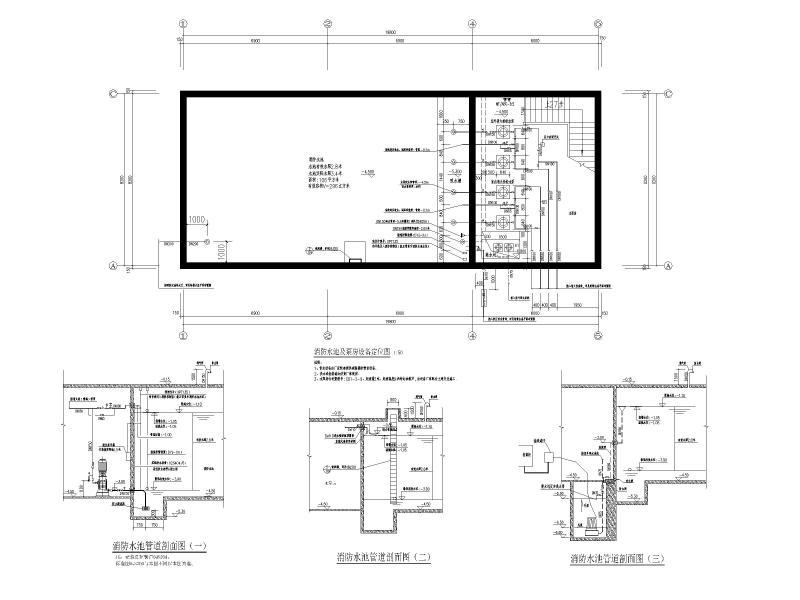

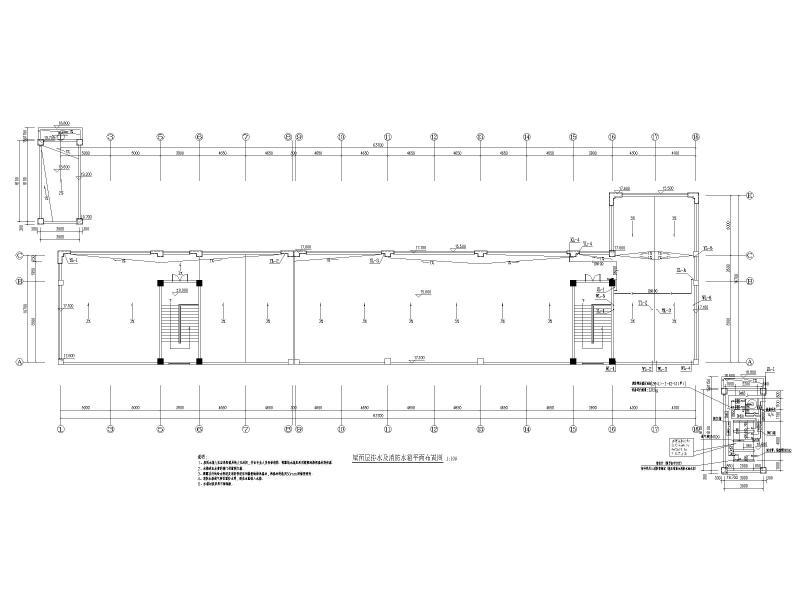

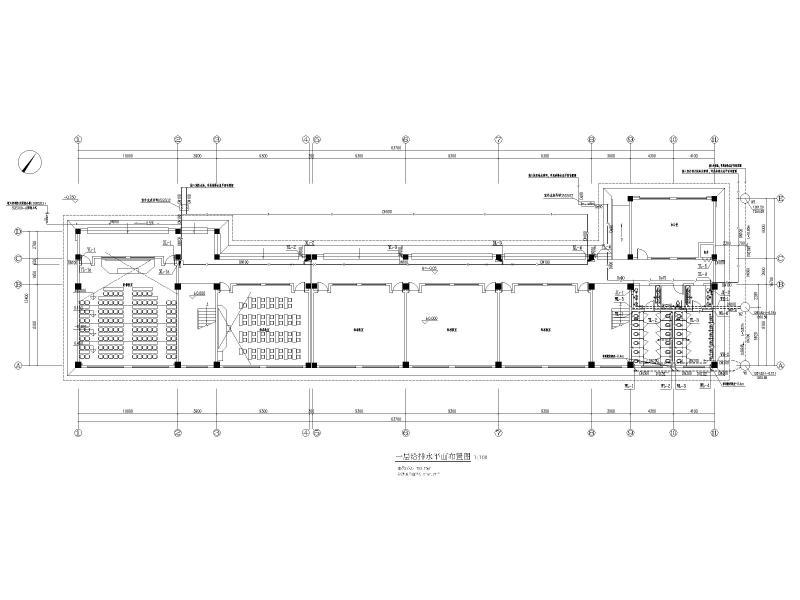

内容展示：
