3层小学迁建工程电气施工图纸（2020）

该附件为小学迁建工程 电气施工图 （2020）。

概况：

该项目为贵州省贵阳市某小学迁建工程。总建筑设计面积：2087.18平方米；此次新建部分为：教学楼、学生食堂、门卫室，教学楼建筑层数：地上3层。食堂、门卫室地上1层，教学楼建筑高度：15.9米 食堂、门卫室建筑高度;7.65。建筑设计结构形式：米框架结构；抗震设防烈度：六度。

设计范围：

配电箱系统（低压配电系统不在该资料范围）；照明系统；

建筑物防雷、接地系统及安全措施；通信（电话和网络）系统；

有线电视系统；视频监控系统。

部分图纸摘录：

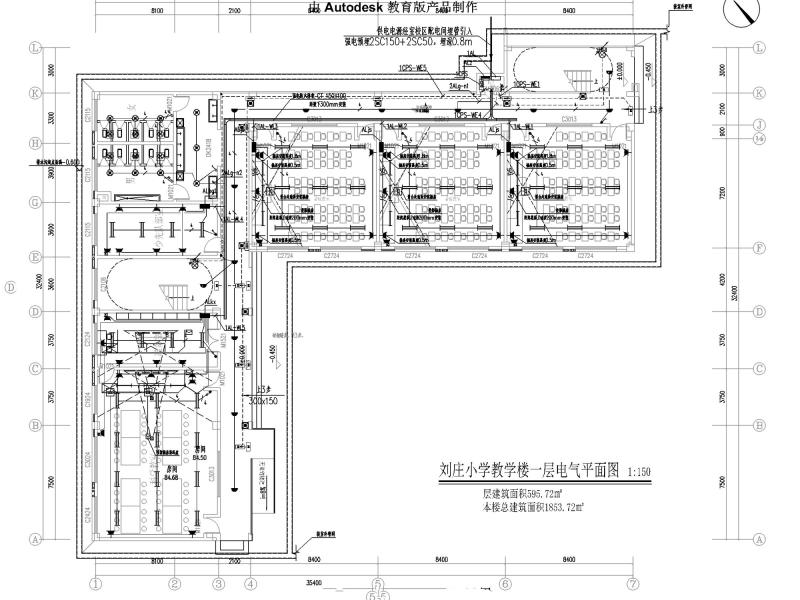

电气平面图

基地平面图

弱电平面图

配电箱系统图

可燃体报警系统图

弱电系统图

图纸内容全览
