5层农贸产品交易市场给排水CAD施工图纸(自动喷淋系统图)

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:40张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:水泵站
  • 供水方式:市政供水
  • 排水体制:雨污分流
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):20
  • 大样节点:泵房
  • 项目所在地:贵州

附件详情

  • 说明及材料表
  • 平面图
  • 群房屋顶平面图
  • 泵房平面及剖面图
  • 消火栓及自动喷淋系统图
  • 给水系统图

附件详情

资料介绍:该项目位于某农贸产品交易市场给排水设计工程。该项目地下一层车库,地上二层商场,五层住宅,属一类民用建筑。该项目水源取自市政给水管,市政供水压力P=0.80Mpa。用水量:住宅最高日生活用水量 Qd=192m /d,最大时用水量为 Qh=20m /h。商场部分最高日生活用水量 Qd=115m /d,最大时用水量为 Qh=14m /h。

设计内容:室内外给水、污水、雨水设计、自动喷水灭火系统设计、气体灭火系统设计、灭火器配置设计、消防管材设计、阀门设计、防腐处理及管道敷设计等。

,图纸共40张。

排水系统图

泵房平面

消火栓系统图

平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 5层农贸产品交易市场给排水CAD施工图纸(自动喷淋系统图) - 1

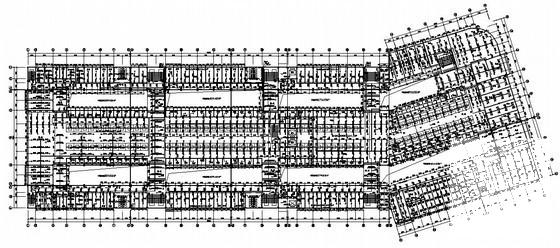

    第 1 张图
  • 5层农贸产品交易市场给排水CAD施工图纸(自动喷淋系统图) - 2
    第 2 张图
  • 5层农贸产品交易市场给排水CAD施工图纸(自动喷淋系统图) - 3

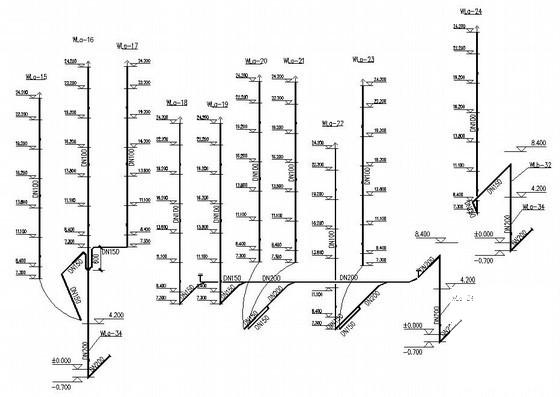

    第 3 张图
  • 5层农贸产品交易市场给排水CAD施工图纸(自动喷淋系统图) - 4

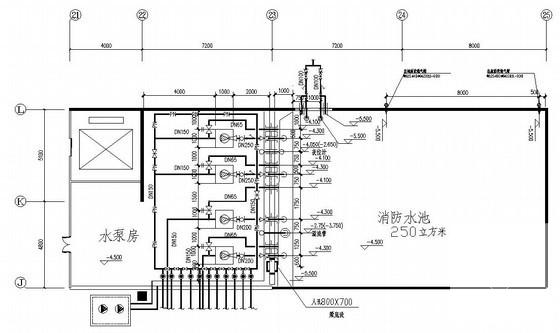

    第 4 张图
  • 5层农贸产品交易市场给排水CAD施工图纸(自动喷淋系统图) - 5

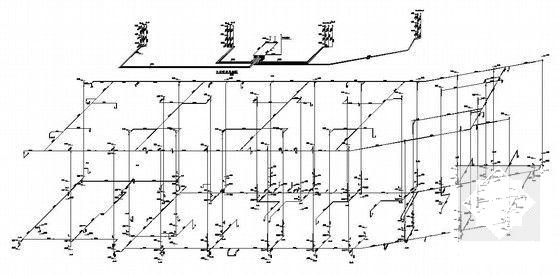

    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
