单层农产品集配中心强电施工图纸（2020）

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：2483.41平方米
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 负荷等级：二级,三级
  • 防雷等级：第三类
  • 项目所在地：贵州
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它

单层农产品集配中心强电施工图（2020）

概况：
该项目为贵阳市农产品产供销体系建设项目-集配中心。
建筑面积为2483.41平方米，地上一层，建筑高度7.5米，属单层厂房建筑。

设计范围：
0.4/0.22kV配电系统；
照明系统；
防雷、接地及安全系统。

部分图纸摘录：

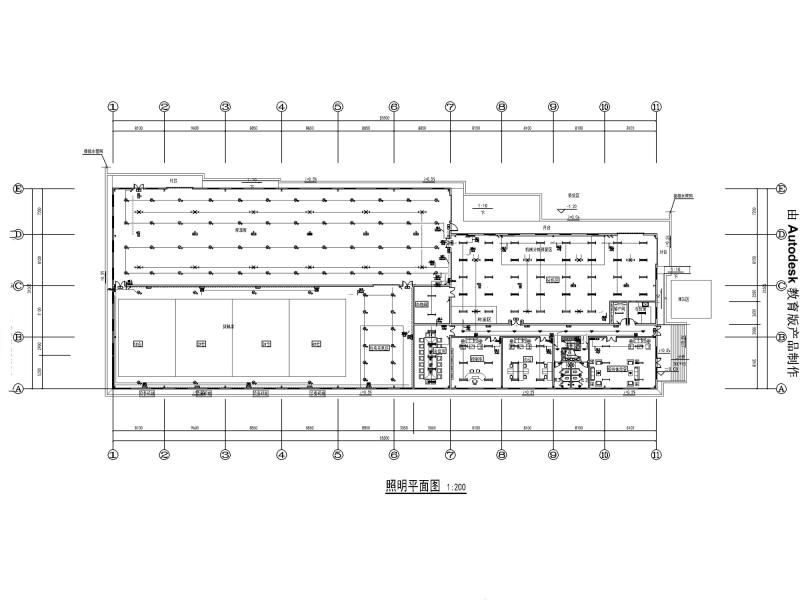

照明平面图

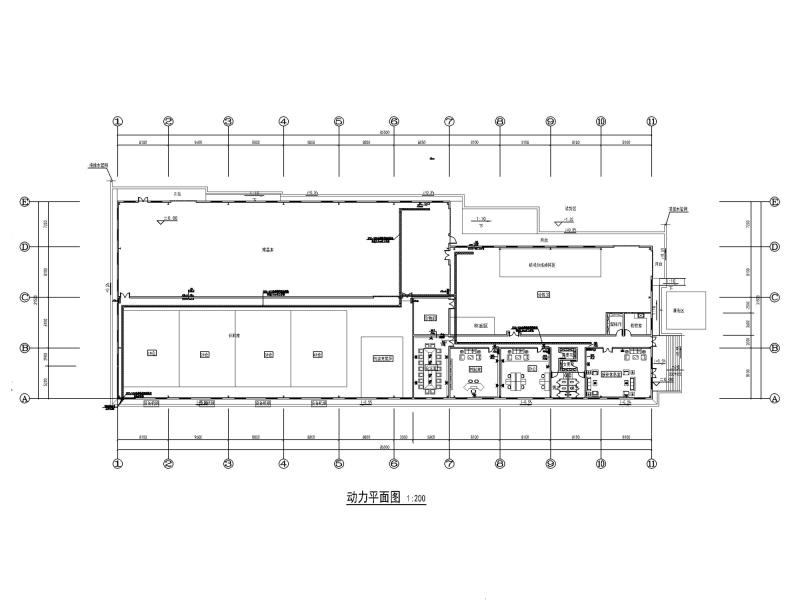

动力平面图

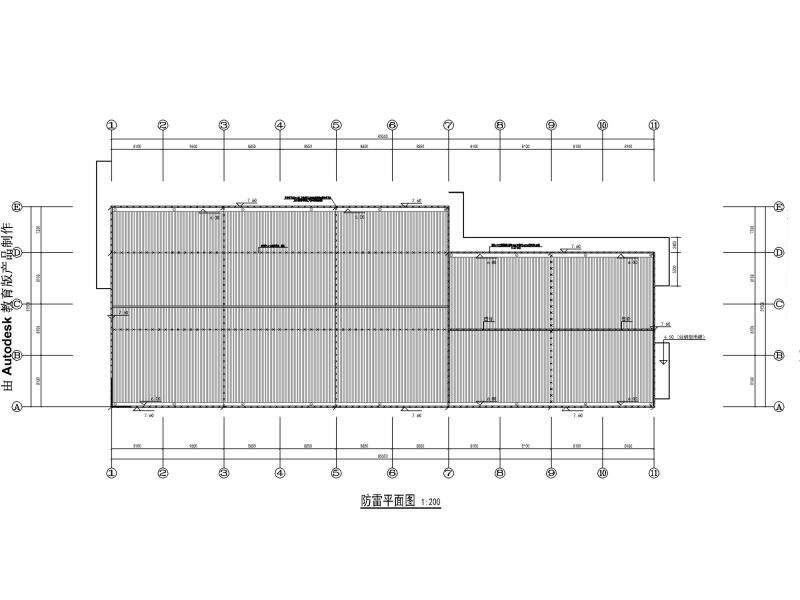

防雷平面图

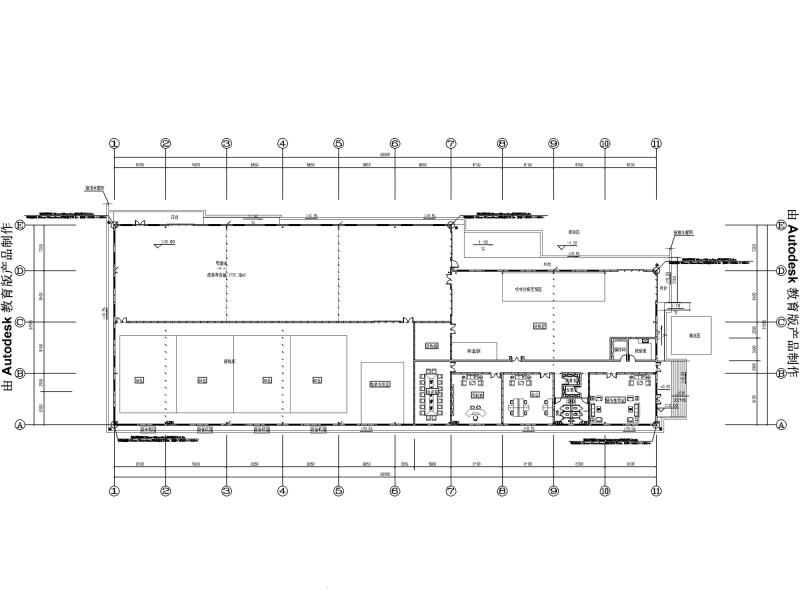

接地平面图

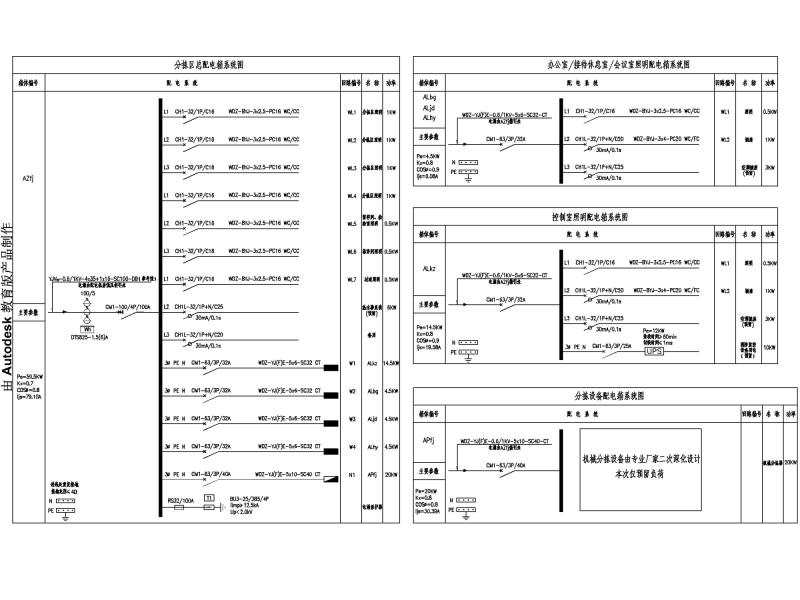

配电系统图




线路敷设

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 强电施工图纸 - 1
    强电施工图纸 - 1
  • 强电施工图纸 - 2
    强电施工图纸 - 2
  • 强电施工图纸 - 3
    强电施工图纸 - 3
  • 强电施工图纸 - 4
    强电施工图纸 - 4
  • 强电施工图纸 - 5
    强电施工图纸 - 5
  • 强电施工图纸 - 6
    强电施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
