单层框架结构卫生间结构施工大样图2020
-
建筑类别：其他
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.5kN/平方米
-
参考图纸：9张
-
设计年代：近代
该附件是
单层框架结构卫生间
结构施工图
，出图时间是7月。
附件内含：结构设计总说明、梁墙柱平法补充及调整、分部分项工程说明、卫生间基础布置平面图、柱定位平面图、地梁配筋图、屋面梁配筋图、屋面板配筋图...... ，cad格式，共计图纸9张。

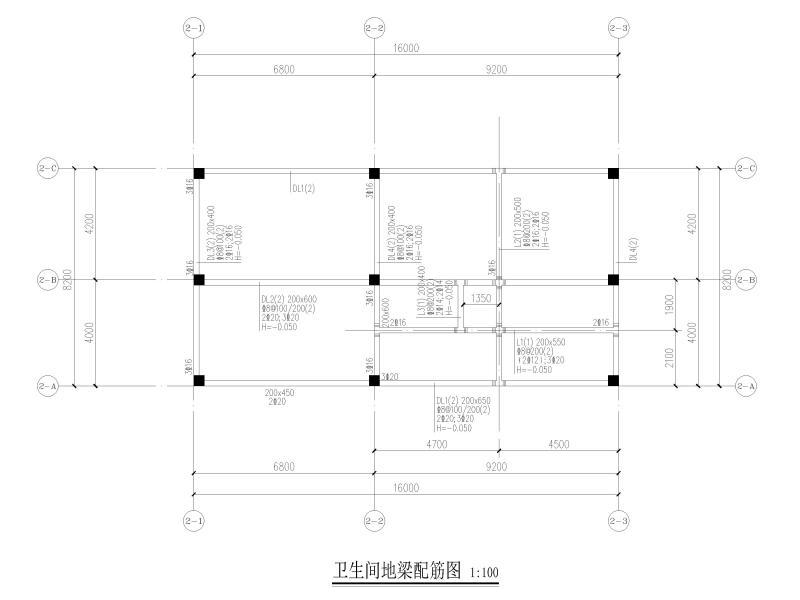

地梁配筋图

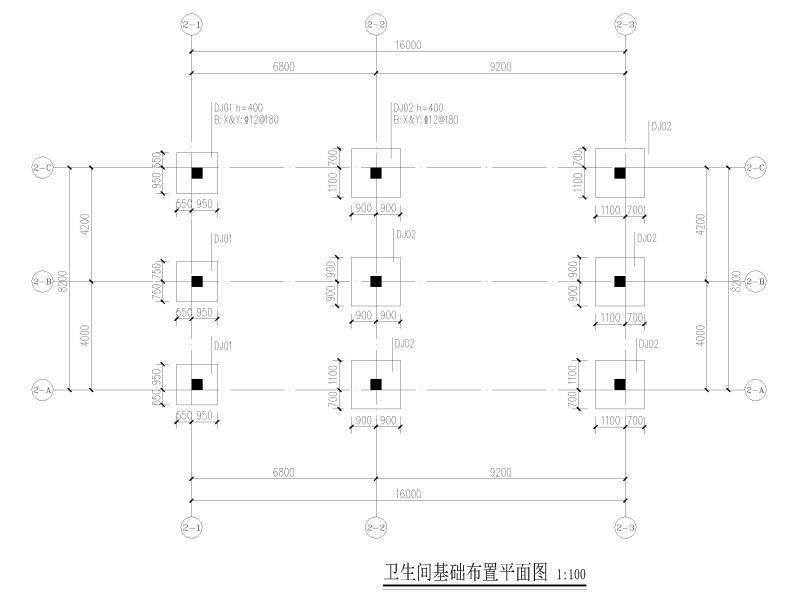

基础布置平面图

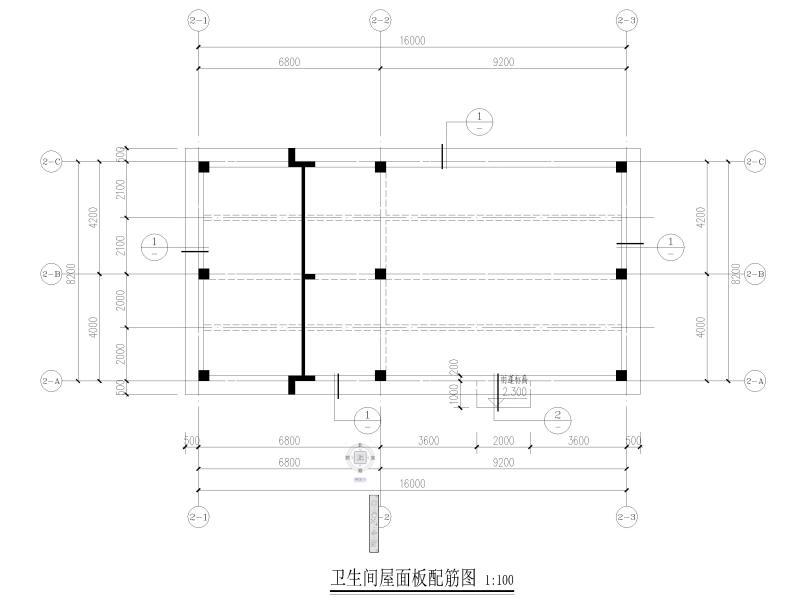

屋面板配筋图

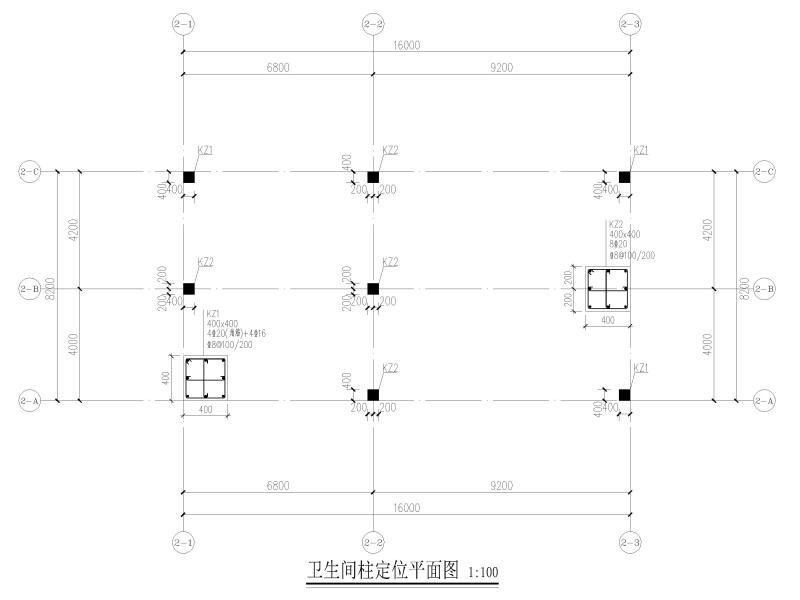

柱定位平面图

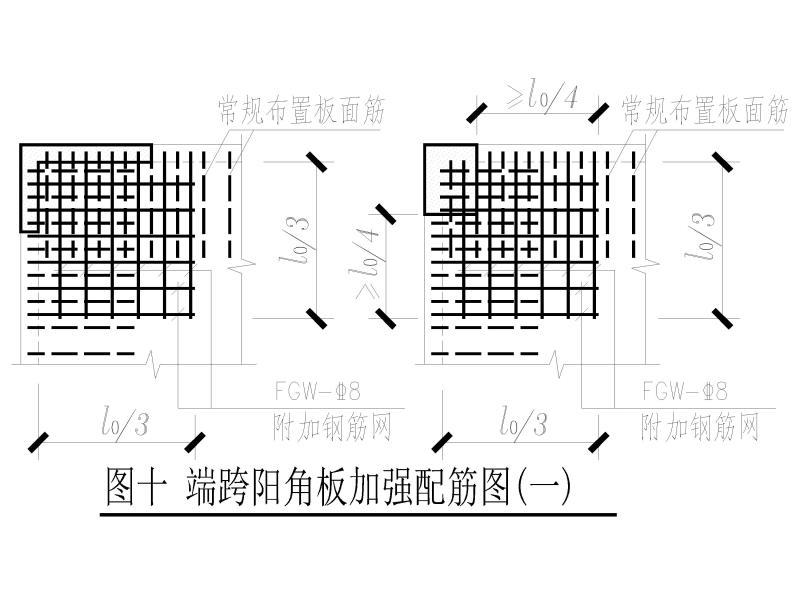

端跨阳角板加强配筋图
雨棚结构大样图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
卫生间结构大样 - 1 -
卫生间结构大样 - 2 -
卫生间结构大样 - 3 -
卫生间结构大样 - 4 -
卫生间结构大样 - 5 -
卫生间结构大样 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-08
- 评论次数：0
- 浏览次数：0
- 文件大小：5.35 MB
- 收藏次数：0
-
文件名称：
附件-996995868790758085.rar
卫生间结构大样下载
