单层框架结构学校配电房结构施工大样图

附件详情

该项目是学校配电房项目，地上一层，主体为框架结构。一层层高分别为3.9米和5米，、该项目总建筑面积445.00平方米，地下室建筑面积为197.2平方米，地上建筑面积为247.8平方米，7度设防，基础采用独立基础，基础设计等级为丙级。
结构专业该资料包含：结构设计总说明，基础平面布置图，挡土墙，洗水槽，集水坑大样，基顶~顶部柱 平面布置图 ，梁板配筋图，屋顶平面图 节点大样图等共计9张图。

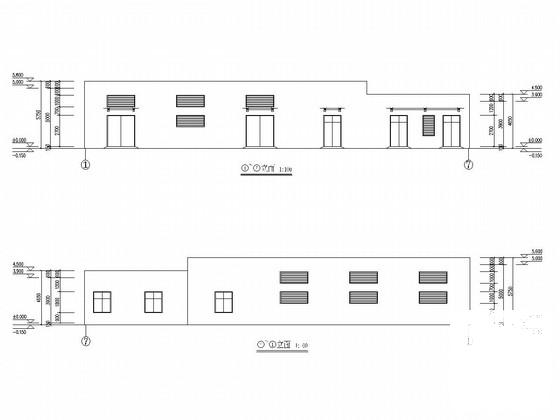

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，楼梯图等共计7张图。
分享投稿时间：近几年5月。
