商业楼给排水全套施工图纸（丰富大样详图）.dwg

资料简介
赚取积分

设计说明：有
建筑类别：商业
建筑高度：多层建筑
地上层数：5层
地下层数：2层
图纸设计深度：施工图
参考图纸：35张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
供水方式：市政供水,分区供水
供水分区：两区
排水体制：污废合流
排水技术：重力排水
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：30
大样节点：水箱,泵房,卫生间
项目地址：辽宁

附件详情

1-5层消火栓系统图一
1-5层消火栓系统图二
地下二层消防给水平面图
地下一层消防给水平面图
1-5层消防给水平面图
自动跟踪射流灭火给水系统图
自动喷洒干管系统图
消防水箱间基础定位图、给排水平面图、
系统图、剖面图
生活水箱间基础定位图、泵房配管平面图、系统图、潜污泵安装示意图
消防泵房设备布置及套管平面图、泵房配管平面图、系统图、潜污泵安装示意图
卫生间详图
废水系统图压力排水系统图
污水系统图雨水系统图
给水系统图
地下二层给排水平面图
地下一层给排水平面图
1-5层给排水平面图
屋面排水平面图
地下一层自动喷洒平面图
一层自动喷洒平面图
地下二层自动喷洒平面图
二层自动喷洒平面图
三层自动喷洒平面图
四层自动喷洒平面图
五层自动喷洒平面图

附件详情

项目概要：该项目地下二层，地上五层，建筑高度30.3米。一层为开放式商铺和沿街店铺，二、三层为超市及商铺，四、五层为影院及餐饮，地下二层均为汽车库及设备用房。该项目为一类公共建筑，耐火等级为一级。总建筑面积69131.9平方米。
设计内容：生活给水系统、排水系统、灭火器配置、雨水排除系统，消火栓系统、自动喷水系统、自动跟踪定位射流灭火系统。
编制于近代年，共35张图。

一层给排水平面图

泵房配管平面图.

生活水箱间基础定位图

一～五层消火栓系统图（二）

消防水箱间给排水系统图

泵房设备布置及套管平面图

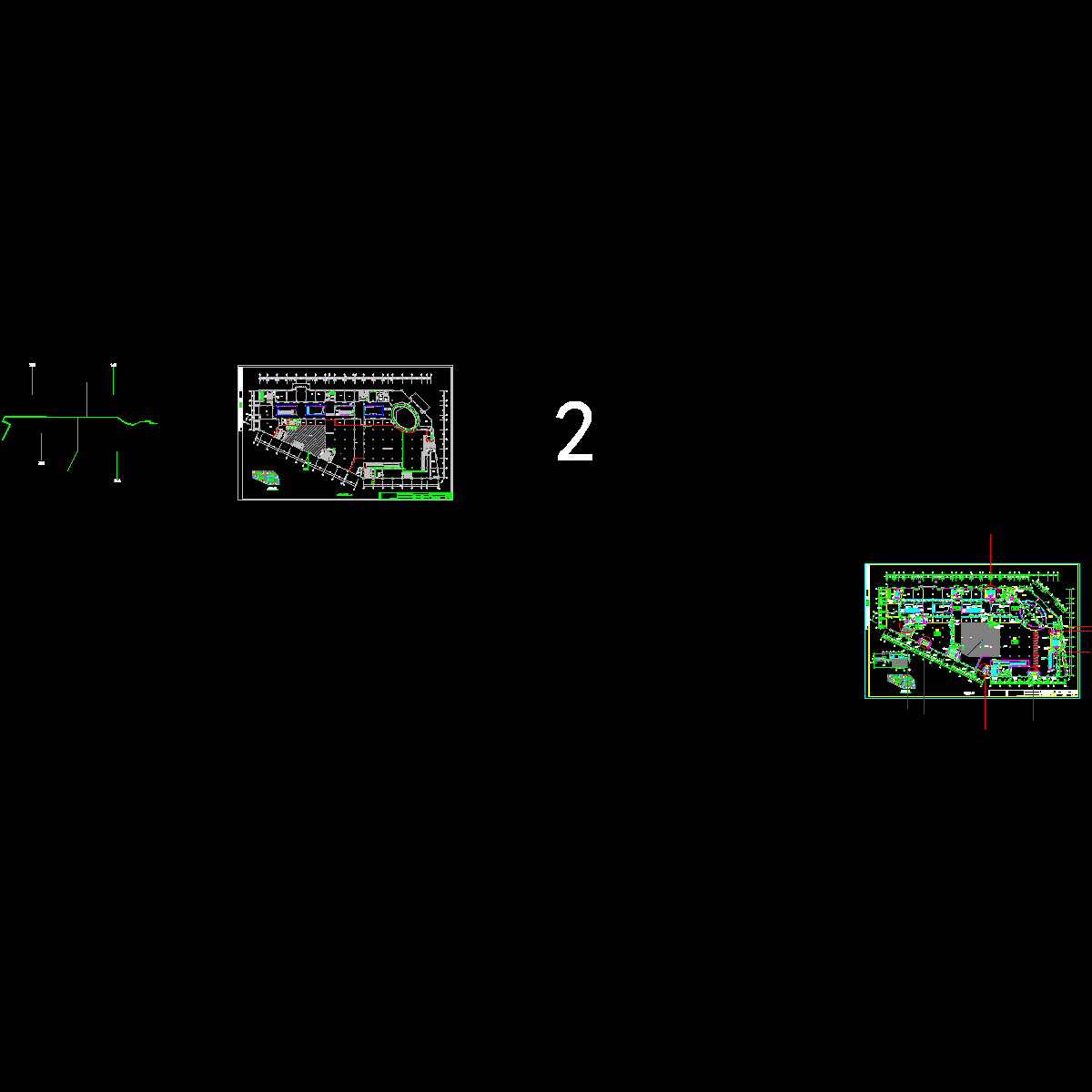

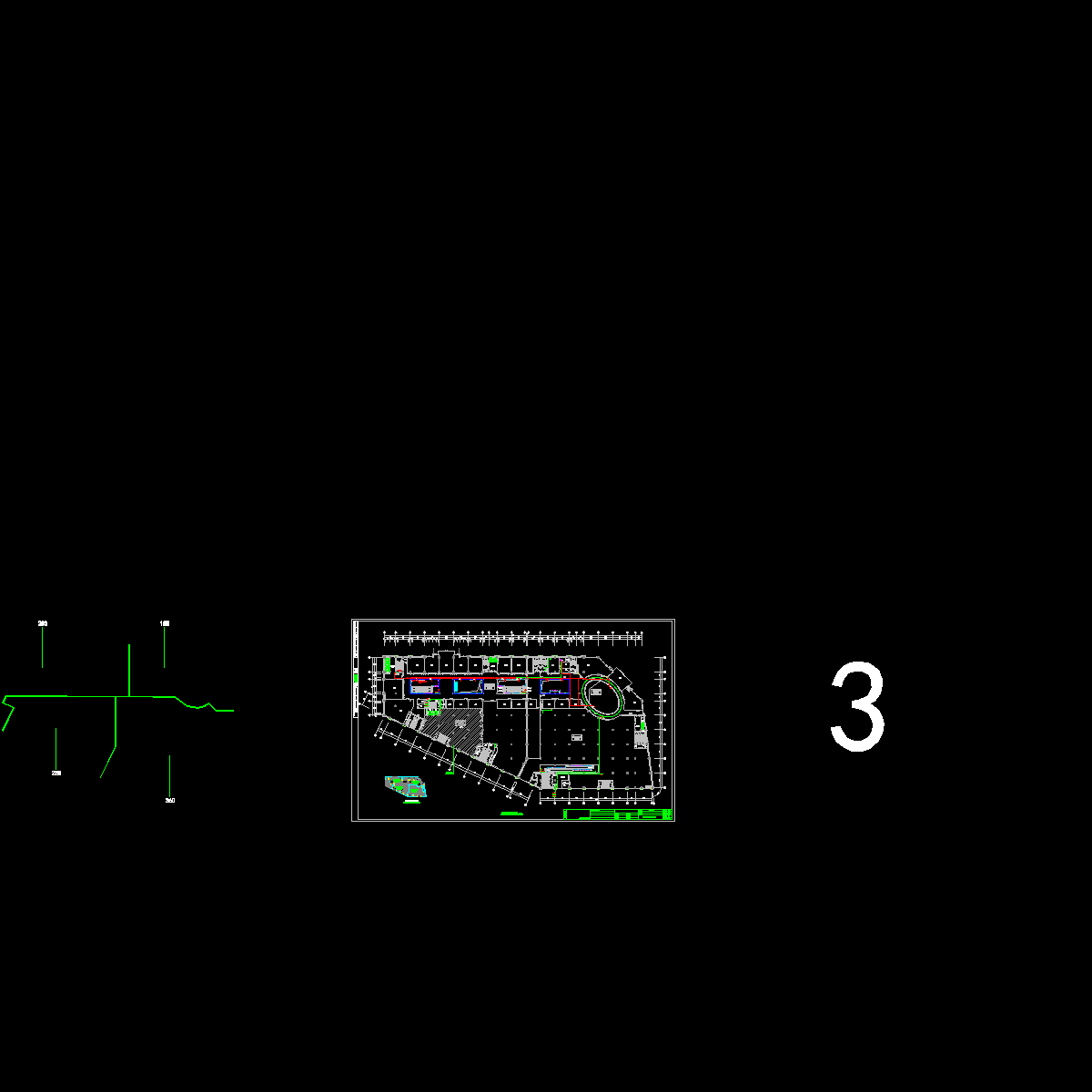

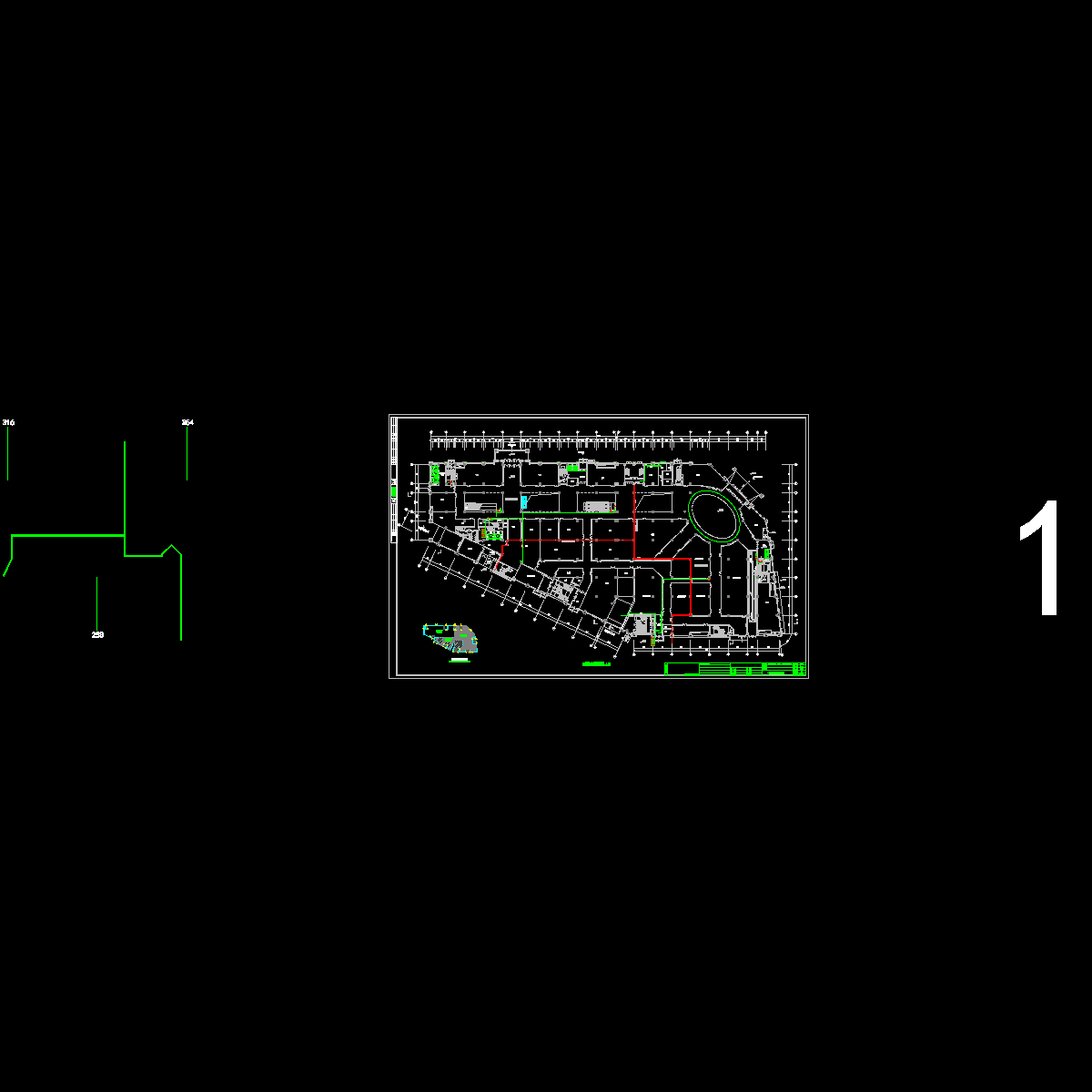

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源
