4层生物医药产业基地给排水CAD图纸(纯化水工艺、含丰富大样图)

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑设计面积:25747.94平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:43张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统,循环冷却水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式:市政供水
  • 排水技术:重力排水
  • 雨水重现期:5年
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):10
  • 特殊系统:太阳能热水系统
  • 大样节点:水箱,水泵,泵房,卫生间
  • 项目所在地:北京

附件详情

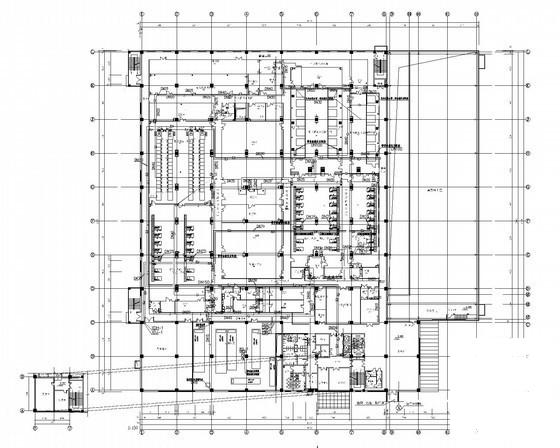

  • 一层平面给水、纯化水、循环水 平面布置图
  • 纯化水工艺流程图
  • 循环水泵房大样图
  • 加压水泵房大样图
  • 循环冷冻水系统原理图
  • 给水系统原理图
  • 纯化水系统原理图
  • 卫生间及浴室给排水大样图
  • 给排水系统图
  • 热水系统图
  • 排水系统原理图
  • 夹层排水平面布置图
  • 屋顶雨水斗平面布置图
  • 雨水排水系统原理图
  • 消火栓给水原理展开图
  • 自动喷淋系统原理图
  • 屋顶消防水箱间大样图
  • 高架库自动喷淋图
  • 消火栓及喷淋平面布置图

附件详情

项目概要:该项目总建筑面积为25747.94平米,生产厂房23888.04平米,地上4层,高度23.90m,高架库1859.9平米, 地上1层,高度23.90米。防火设计建筑分类为多层建筑,耐火等级:生产车间一级,高架库二级。生产类别为丙类。
设计内容:生产给水系统、饮水系统、淋浴热水给水系统、软化水给水系统、纯化水给水系统、冷却循环水系统及冷冻水循环系统、排水系统、消火栓系统、自动喷淋系统及叫灭火器的配置。
,共43张图。

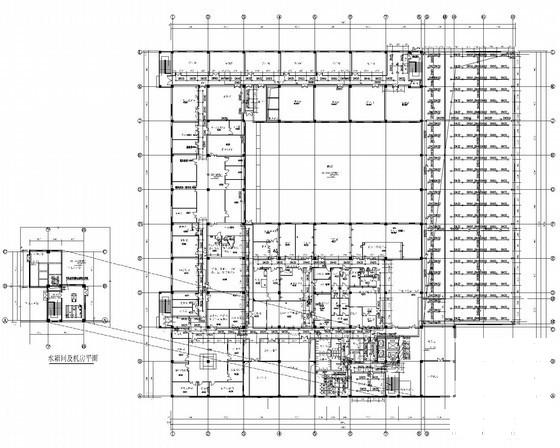

四层喷淋平面布置图

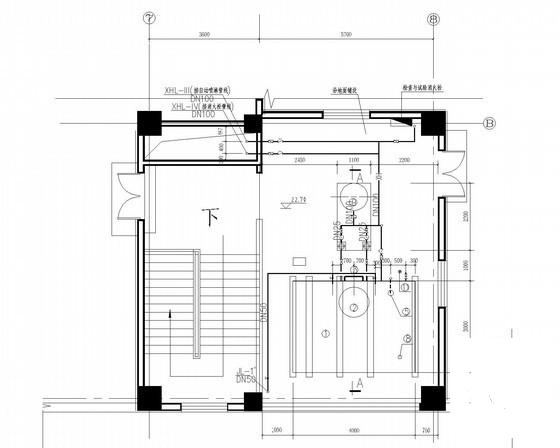

屋顶消防水箱间管线布置图

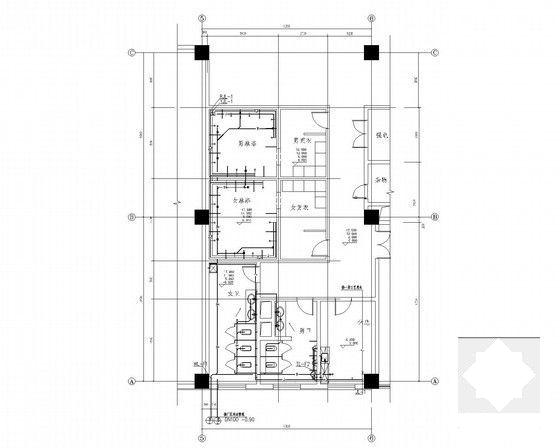

卫生间给排水大样图

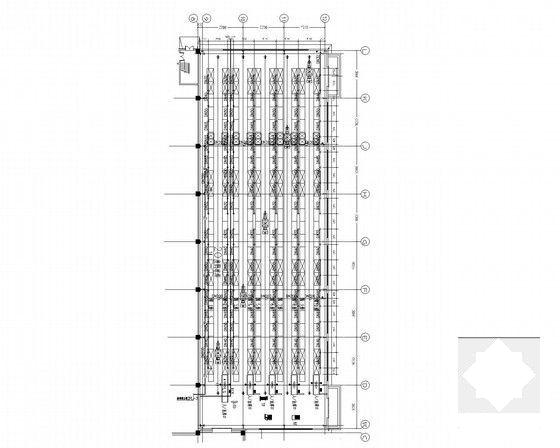

自动喷淋管线平面布置图

排水系统原理图(一)

纯化水系统原理图

消火栓给水原理展开图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 4层生物医药产业基地给排水CAD图纸(纯化水工艺、含丰富大样图) - 1
    第 1 张图
  • 4层生物医药产业基地给排水CAD图纸(纯化水工艺、含丰富大样图) - 2
    第 2 张图
  • 4层生物医药产业基地给排水CAD图纸(纯化水工艺、含丰富大样图) - 3
    第 3 张图
  • 4层生物医药产业基地给排水CAD图纸(纯化水工艺、含丰富大样图) - 4
    第 4 张图
  • 4层生物医药产业基地给排水CAD图纸(纯化水工艺、含丰富大样图) - 5
    第 5 张图
  • 4层生物医药产业基地给排水CAD图纸(纯化水工艺、含丰富大样图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
