游泳池循环水处理工艺及设备房布置大样图含设计说明
- 设计详细说明：有
附件详情
- 游泳池设计说明主要设备表
- 游泳池工艺流程图
- 温泉泡池工艺流程图

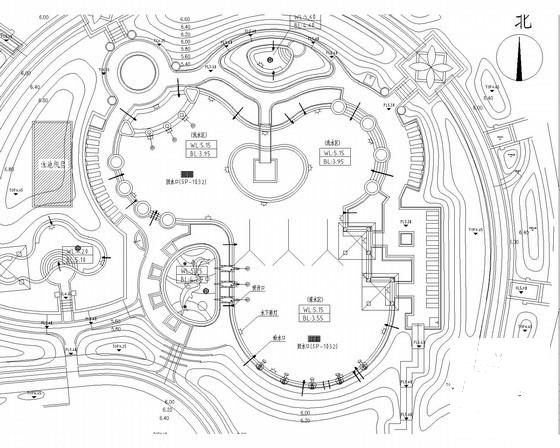

- 游泳池设备布置平面图
- 游泳池回水管道平面图
- 游泳池给水管道平面图
- 游泳池吸污管道平面图
- 泳池机房管道平面图
- 泳池机房设备定位图
- 泳池机房建筑条件图
- 游泳池附件安装大样图
- 游泳池电气系统图
- 游泳池水下彩灯平面图
- 泳池机房配电图
附件详情
一、设计范围：
游泳池及泡池循环水处理工艺及设备房布置。
二、项目概要及处理工艺：
1、该资料共有包含1个成人泳池、1个儿童池、2个温泉泡池。
2、均采用循环水处理工艺，即泳池水在加药混凝后经石英砂过滤净化，除去水中的悬浮物后，再经消毒等工艺回到泳池中，如此不断循环，确保泳池水质不变。

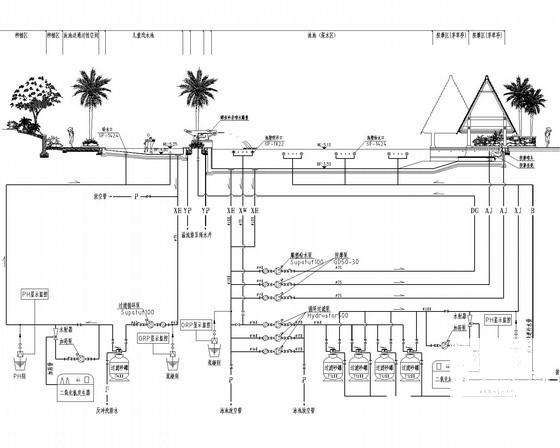

泳池工艺流程图

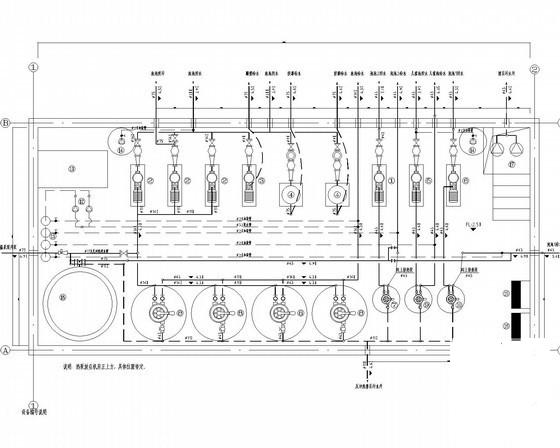

泳池机房管道平面图

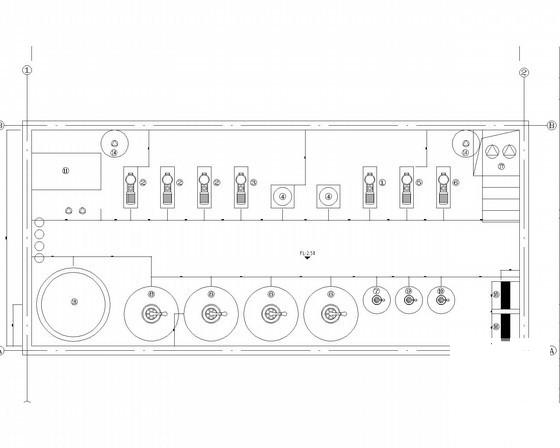

机房设备定位图
