制药车间设备给排水工艺布置CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：工业建筑
建筑高度类型：单层建筑
建筑设计结构形式：其他结构
建筑地上层数：1层
图纸设计深度：施工图
参考图纸：17张
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
供水方式：市政供水
供水分区：无
排水体制：污废合流,雨污分流
排水技术：重力排水
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
大样节点：阀门管件,设备房布置,水处理

附件详情

资料目录
设计施工说明图例
材料明细表
综合设备表
底层设备基础工艺平面图
屋面设备基础工艺平面图
底层设备平面布置图
屋面设备平面布置图
底层设备配管平面布置图
屋面设备配管平面布置图
循环水流程图
循环水泵配管透视图

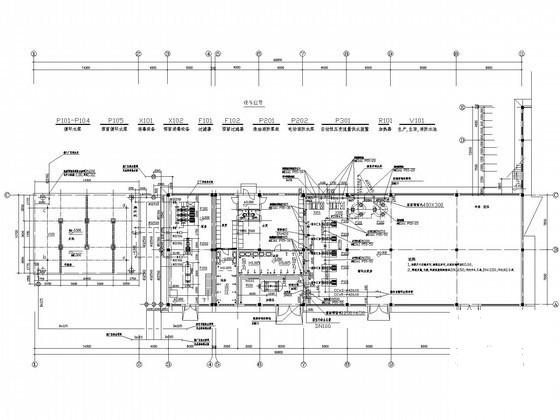

给排水平面布置图
给水透视图
排水透视图
屋面雨水排水平面图,屋面雨水排水透视图
生产,生活,消防水泵配管透视图
加热器流程图
加热器安装简图

附件详情

项目概要：该项目为制药车间设备给排水布置图，车间为单层建筑，主体层高为4.500米，局部配电间设隔层，总层高6.500米，3轴与4轴之间为地下式泵房。旁边设地下式生产，生活，消防共用水池。男女浴室间设吊顶，吊顶高度为2.700米。
设计内容：男女浴室及厕所间的给排水配管设计，循环水设计，地下给水泵站等；
共计17张图纸

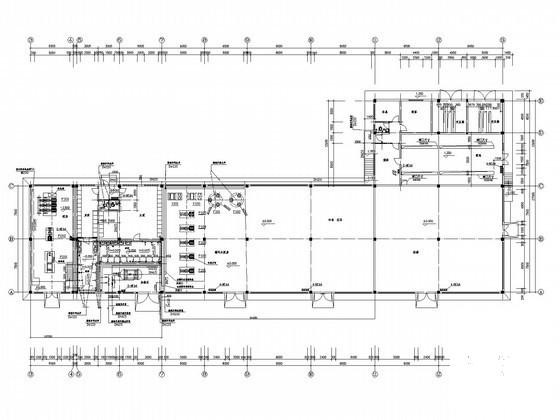

给排水平面图

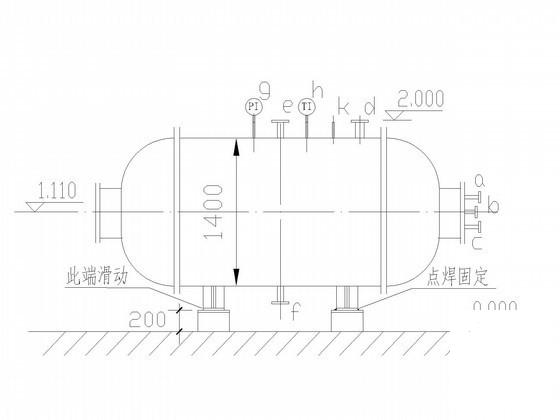

加热器安装简图

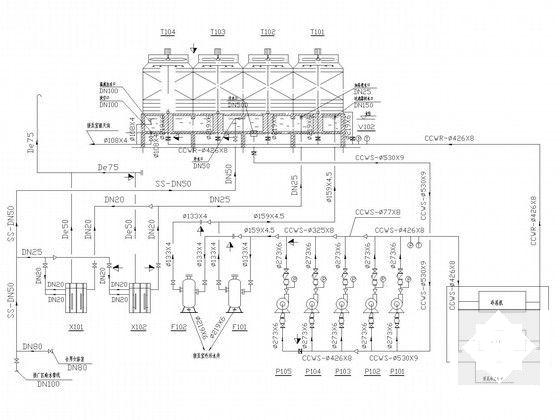

循环水流程图

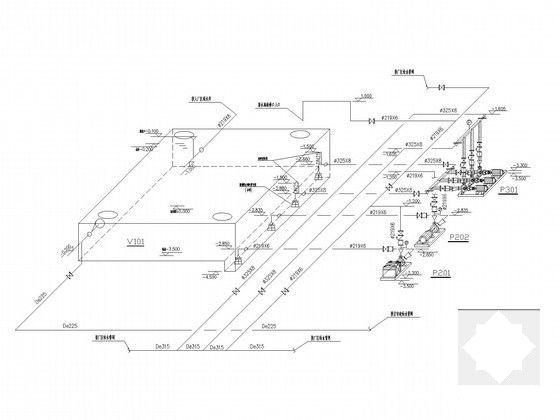

水泵配管透视图

循环水管透视图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
