制药厂建筑群给排水工艺CAD施工图纸
- 附件设计说明：有
- 建筑类别：工业建筑
- 建筑设计结构形式：钢筋混凝土结构
- 图纸设计深度：施工图
- 参考图纸：78张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：循环冷却水系统,纯水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水
- 排水体制：雨污分流
- 消火栓用水量室外(L/S)：35
- 消火栓用水量室内(L/S)：10
- 大样节点：泵房,卫生间
- 项目所在地：湖南
附件详情
- 给排水平面图
- 室内消火栓给水管道系统图
- 室内给排水管道系统图
- 雨水管道系统图
- 泵房剖面图
- 消防水池平面及剖面图
- 室内消火栓给水管道系统图
- 泵房消火栓管道系统图
- 雨水、冷凝水管道系统图
- 卫生间大样图
- 循环冷却水管道系统图
- 施工图工艺设计说明及首页图
- 带控制点工艺流程图
- 制纯化水系统工艺流程图及车间技术要求
- 设备 平面布置图 及设备进场路线图
- 纯化管道系统图
附件详情
设计范围：建筑物内生活给水系统，排水系统，建筑物内消火栓给水系统，建筑灭火器配置。
，共78张。

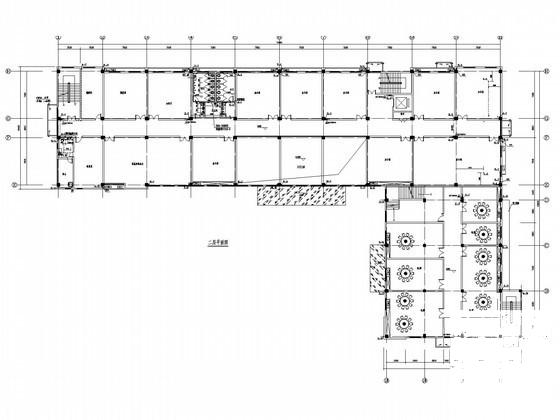

给排水平面图

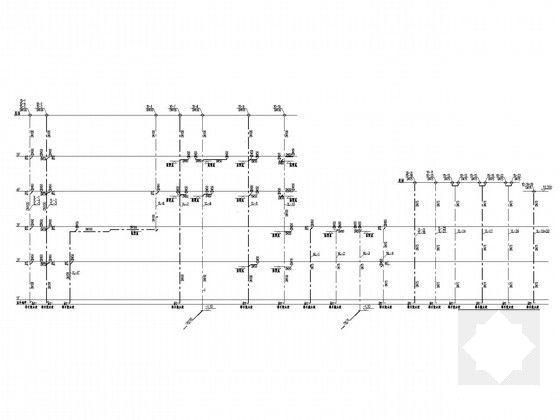

排水系统图

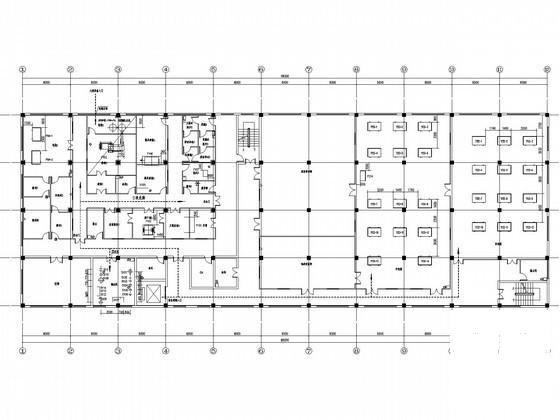

循环冷却水平面图

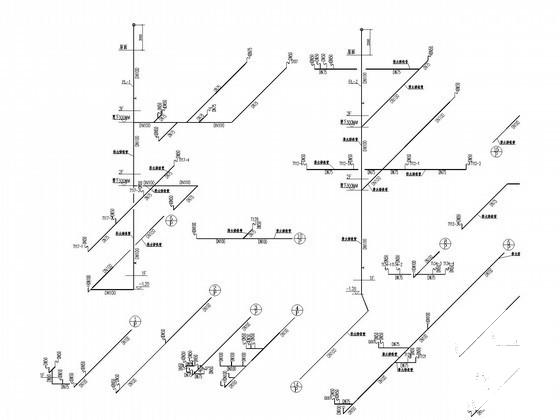

雨水、冷凝水系统图
室内消火栓系统图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：7.46 MB
- 收藏次数：0
-
文件名称：
附件-995859880050688807775.rar
