11层工业园区厂房建筑群给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：3933.5平方米
- 建筑地上层数：11层
- 图纸设计深度：施工图
- 参考图纸：58张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水分区：两区
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
- 大样节点：泵房,卫生间
- 项目所在地：安徽
附件详情
- 给排水设计总说明

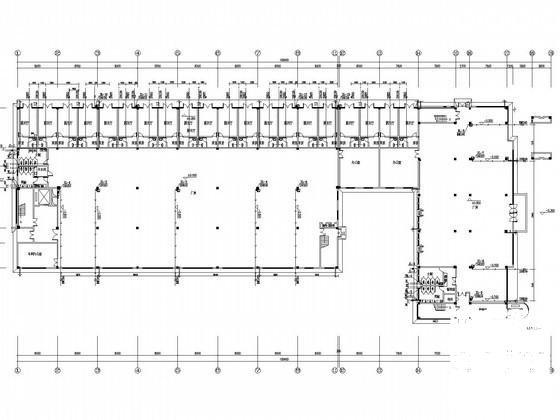

- 给排水及消防平面图
- 排水系统原理图
- 消火栓系统原理图
- 卫生间给排水详图
- 泵房详图
附件详情
该项目为多层厂房建筑，火灾危险性为丁类，耐火等级二级，一层建筑面积3933.5平方米，建筑高度36.75米。设计范围：建筑红线内的生活给排水、消火栓等管道系统。
，共58张。

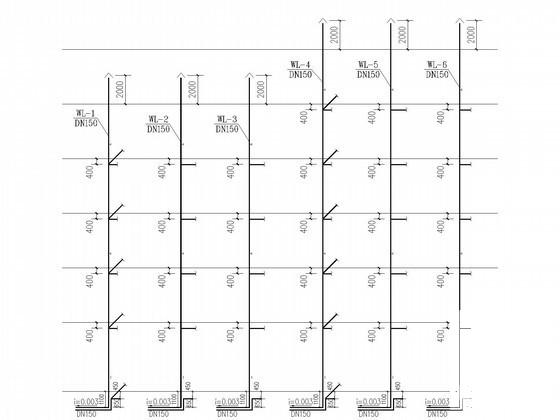

排水系统原理图
卫生间系统大样图

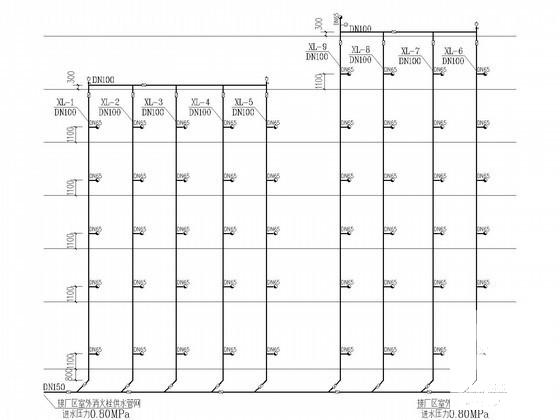

消火栓系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：6.09 MB
- 收藏次数：0
-
文件名称：
附件-995859999759580065988.rar
