初中校园建筑群给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 图纸设计深度：施工图
- 参考图纸：37张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：15
- 大样节点：泵房,卫生间
- 项目所在地：浙江
附件详情
- 设计说明
- 图例
- 主要材料表
- 给排水平面图
- 卫生间大样图
- 给排水系统图
- 消火栓系统图
- 水泵房大样图
- 消火栓平面图
附件详情
该资料范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。该项目设有生活给水系统、生活污废水系统、雨水系统、消火栓给水系统、自动喷淋系统。
，共37张。

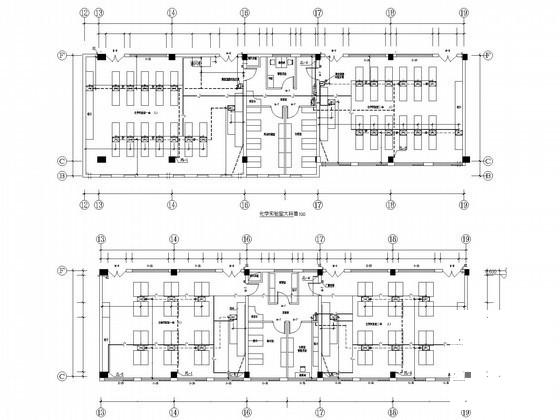

实验室大样图
食堂给排水平面图

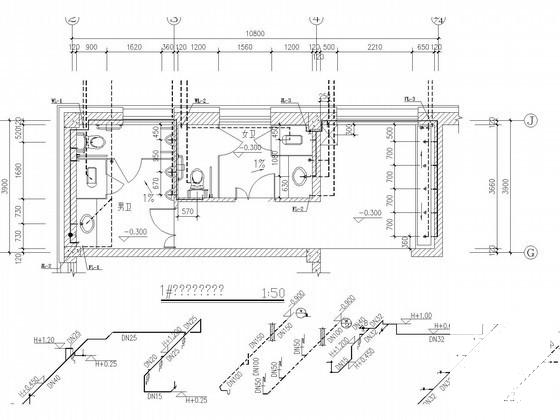

卫生间系统大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-09
- 评论次数：0
- 浏览次数：0
- 文件大小：6.94 MB
- 收藏次数：0
-
文件名称：
附件-995859569807076078788.rar
