6层初中生宿舍CAD大样图给排水

一：程概况

该项目为修文县第三中学1号和2号学生宿舍，项目位于贵阳市修文县。

1号学生宿舍，总建筑面积3917.34m^2，建筑层数6层，建筑高度22.8m，耐火等级为Ⅱ级，属多层公共建筑。

2号学生宿舍，总建筑面积2376.24m^2，建筑层数6层，建筑高度21.9m，耐火等级为Ⅱ级，属多层公共建筑。

二：设计范围

该资料范围包括用地红线以内的室内外给水、排水、消防及灭火器配置。

三：系统说明

1、生活给水系统：

用水量：住宿人数560人，用水标准100L/人·d，时变化系数K=3.0，用水时间24小时。最高日用水量56m3/d，最大时7m^3/h。

系统说明：生活用水水源为城市自来水。校园已建有室外生活给水管，整个校区生活用水由生活水箱及水泵加压供水，前期设计已考虑该项目建筑用水，故水泵压力及流量均满足本次生活用水要求。生活用水直接由室外给水管接入。

2、污、废水系统：

排水量：生活排水量为生活用水量的100%。

系统说明：本建筑采用室外雨、污水分流，室内污、废水合流的排水体制。排水管设伸顶通气管，横支管连接大便器超过超过5个设环形通气管，每根立管设检查口，污水排至室外后经化粪池预处理再排入校园已建污水管道，最后排至市政污水管网。化粪池污水停留时间24h，清掏周期360天。

3、雨水系统：

屋面雨水采用有组织排水，设计重现期5年，设计降雨历时5min，径流系数1.0。雨水斗采用87型雨水斗，屋面雨水管布置详建施。

4、热水系统：

用水量：用水人数按总人数的70%计，共392人，用水标准40L/人·d，用水时间3小时。最高日用水量16m3/d，最大时用水量5.33m3/h。

系统说明：热水系统采用空气源热泵作为热源，采用上行下给式的定时供应系统定时开放，每日供应热水3小时。系统供应热水前，启动热水循环泵将管网中的水循环，达到使用温度后开始向系统供水。热水循环泵和空气源热泵自动控制，由设于热水箱的温度传感仪控制热水循环泵和空气源热泵的启停。热水系统具体控制，可由设备厂家安装时根据现场实际情况需要作调整。屋顶设置的空气源热泵、热水加压设备及保温循环泵均需设置减振装置，可由厂家提供。

5、消火栓系统：

用水量：室内消火栓用水量15L/S，室外25L/S，火灾延续时间按2小时。

系统说明：

（1）室外：采用与室内消火栓给水合用管道系统的常高压系统，在校区最高点设置一座有效容积330m^U3^U高位消防水池。室外消火栓由高位消防水池供水。高位消防水池的具体设计与总平面图一并设计。室外消防环管上按规范要求设置地上式室外消火栓，保护距离按150m，相邻室外消火栓间距不大于120m。室外消火栓距建筑外墙不小于5m，距路边不大于2m，且每只水泵接合器40m范围内需有一只室外消火栓。

（2）室内：采用常高压系统。室内消火栓布置满足室内任何位置有2支水枪充实水柱到达，消火栓箱上设报警按钮。消防水池设置就地显示水位的液位计，水位信号需传至消防控制中心或值班室，同时应有最高和最低水位报警。消火栓箱的四个边角，应采用软材料包裹。室内消火栓箱半暗装。

6、灭火器配置：

..........

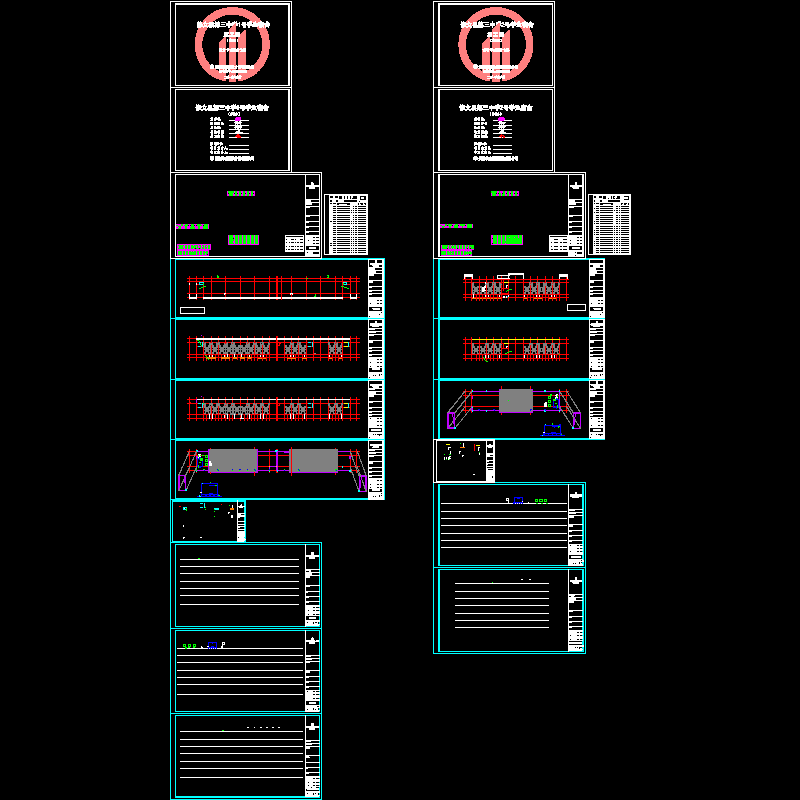

图纸展示：

一层给排水平面图

二~六层给排水平面图

屋顶给排水平面图

给排水设计说明

给水及热水系统原理图

室内消火栓及污水系统原理图

卫生间给排水大样图
