地上6层钢筋混凝土结构宿舍楼建筑给排水施工大样图
- 设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 地上层数：6层
- 参考图纸：13张
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
- 大样节点：卫生间
附件详情
- 资料目录
- 给排水设计说明

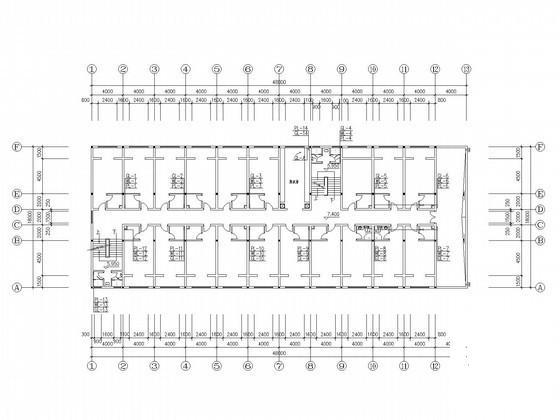

- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四层给排水平面图
- 五层给排水平面图
- 六层给排水平面图
- 屋面给排水平面图
- 生活给水系统图
- 排水系统图（一）
- 排水系统图（二）
- 卫生间给排水大样图
附件详情
项目概要：该项目为一栋6层宿舍楼建筑；设计范围：生活给水系统、生活排水系统、消火栓
给水系统、灭火器配置等；
共计12张图纸；

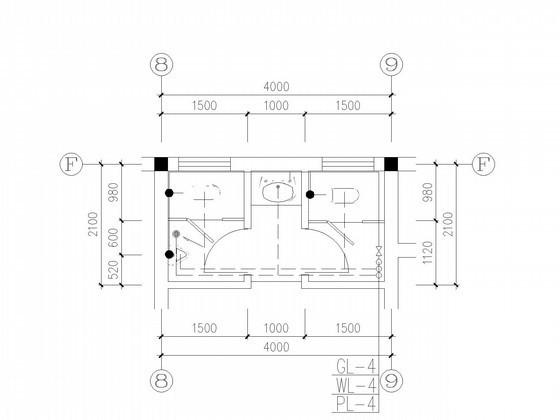

卫生间大样图
生活给水系统图

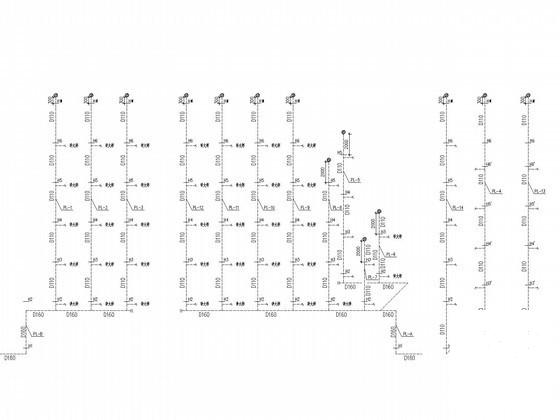

排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
钢筋混凝土结构建筑 - 1 -
钢筋混凝土结构建筑 - 2 -
钢筋混凝土结构建筑 - 3 -
钢筋混凝土结构建筑 - 4
以上是部分截图，请下载附件后查看完整高清内容
