6层宿舍楼和食堂给排水CAD施工图纸（俱乐部）(卫生间大样图)

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅,娱乐,餐饮
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：7672.6平方米
建筑地上层数：6层
图纸设计深度：施工图
参考图纸：22张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
供水设备：高位水箱,水泵站,水池
供水方式：市政供水,高位水箱供水
供水分区：无
排水体制：污废合流,雨污分流
排水技术：重力排水
雨水重现期：3年
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：15
特殊系统：太阳能热水系统
大样节点：卫生间
热水供应方式：集中热水供应
项目所在地：安徽

附件详情

给排水设计施工说明
目录
图例及材料表
一层卫生间大样图
标准卫生间大样图
给排水系统图
室内消火栓系统图
一层给排水平面图
二层给排水平面图
标准层给排水平面图
屋顶给排水平面图
建筑施工图设计说明
建筑面层做法总平面定位图
建筑节能专篇
门窗一览表
标准间卫生间大样
节点大样
一层平面图
二层平面图
三-六层平面图
屋面平面图
凸楼梯间平面图
立面图

附件详情

该项目位于安徽，为宿舍楼和食堂，共六层,一层为食堂，上面五层为宿舍。建筑高度19.20m，市政供水最低水压约0.28MPa。该项目多层公共建筑，建筑耐火等级地上二级。建筑设计使用年限50年；防水层设计使用年限10年，框架结构体系，抗震设防烈度为六度，建筑屋面防水等级为III级，该项目占地面积2237.6平米，建筑面积7672.6平米。建筑地上六层，一层为活动俱乐部，二～六层为厂区宿舍用房。
设计范围：该资料范围为建筑单体的室内给水、排水、消防灭火系统、热水系统设计。
，共22张图。

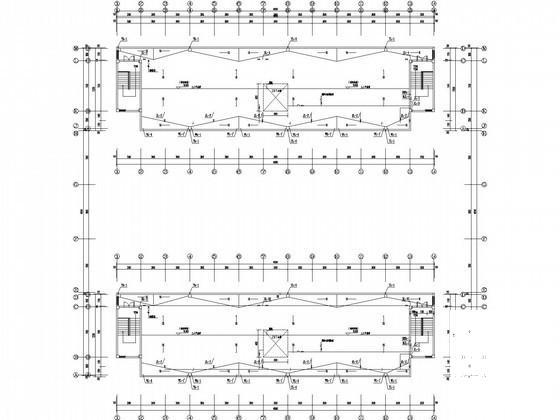

屋顶给排水平面图

一层卫生间大样图

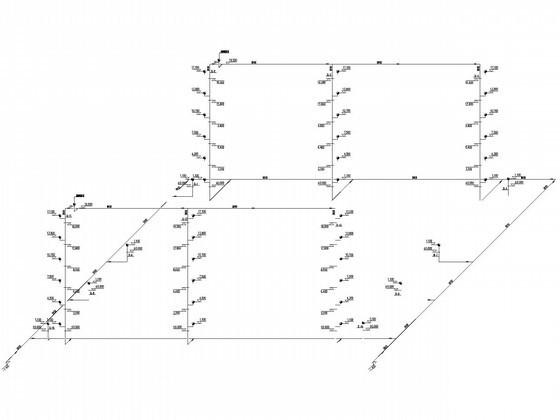

室内消火栓系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
