8层外商俱乐部给排水CAD施工图纸
- 建筑类别：商业,酒店,娱乐,餐饮
- 建筑高度类型：多层建筑
- 建筑地上层数：8层
- 图纸设计深度：施工图
- 参考图纸：29张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统,循环冷却水系统
- 排水设计：污水系统,废水系统
- 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,稳压泵,水池
- 供水方式：市政供水,分区供水,高位水箱供水
- 排水体制：污废合流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 大样节点：水箱,水泵,泵房,卫生间,阀门管件
- 热水供应方式：集中热水供应
附件详情
- 低层餐饮桑拿消防喷淋平面图
- 八层外商俱乐部应急平面图
- 八层外商俱乐部消防喷啉平面图
- 八层外商俱乐部应急平面图
- 八层外商俱乐部网络系统平面图
- 八层外商俱乐部排水平面图
- 八层外商俱乐部空调冷水平面图
- 八层外商俱乐部供水平面图
- 八层外商俱乐部供热水平面图
- 热水水系统
- 地下室泵房平面
- 水泵房设计说明
- 地下室泵房平面定位尺寸
- 卫生间大样
- 给水系统图
- 排水系统图
- 喷淋系统图
附件详情
该项目为八层外商俱乐部，地上共8层，包括宾馆，演艺厅、卡拉OK室、会议室、餐厅、沐浴室、包厢、桑拿等娱乐设施。设计范围：生活给水系统、热水系统、消火栓系统、喷淋系统、排水系统、空调冷凝水系统。
，共29张图。

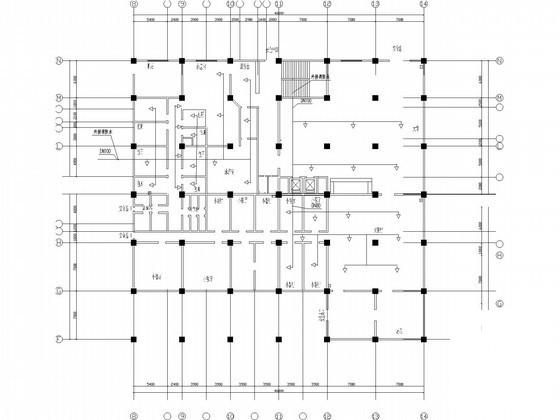

八层外商俱乐部消防喷啉平面图

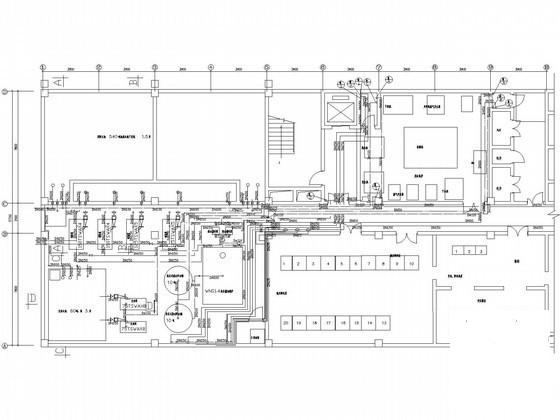

地下室泵房平面

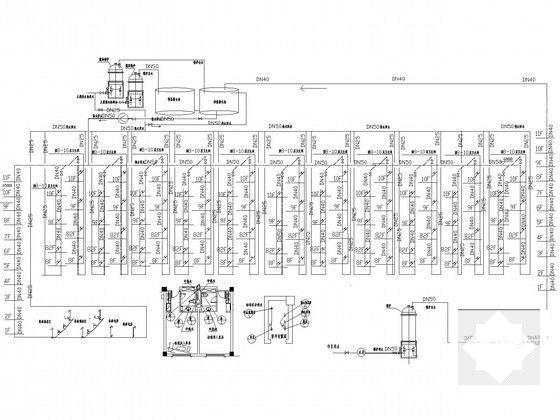

热水水系统

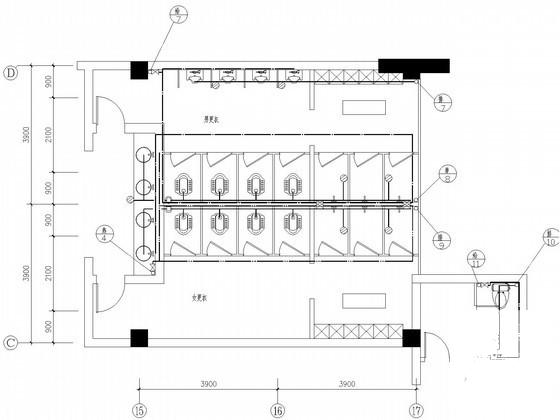

卫生间大样
