钢铁基地宿舍给排水CAD施工图纸
- 设计说明：有
- 建筑类别：住宅
- 建筑高度：多层建筑
- 建筑结构形式：钢筋混凝土结构
- 图纸设计深度：施工图
- 参考图纸：13张
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：雨污分流
- 排水技术：重力排水
- 雨水重现期：5年
- 消火栓用水量室内(L/S)：5
- 大样节点：卫生间,洗衣房
- 项目地址：广东
附件详情
- 设计说明与图例
- 一层给排水消防平面图
- 标准层给排水消防平面图
- 屋顶层给排水消防平面图
- 消火栓系统图、生活给水系统图
- 排水系统图
- 卫生间、洗衣房、阳台给排水详图
- 设备表

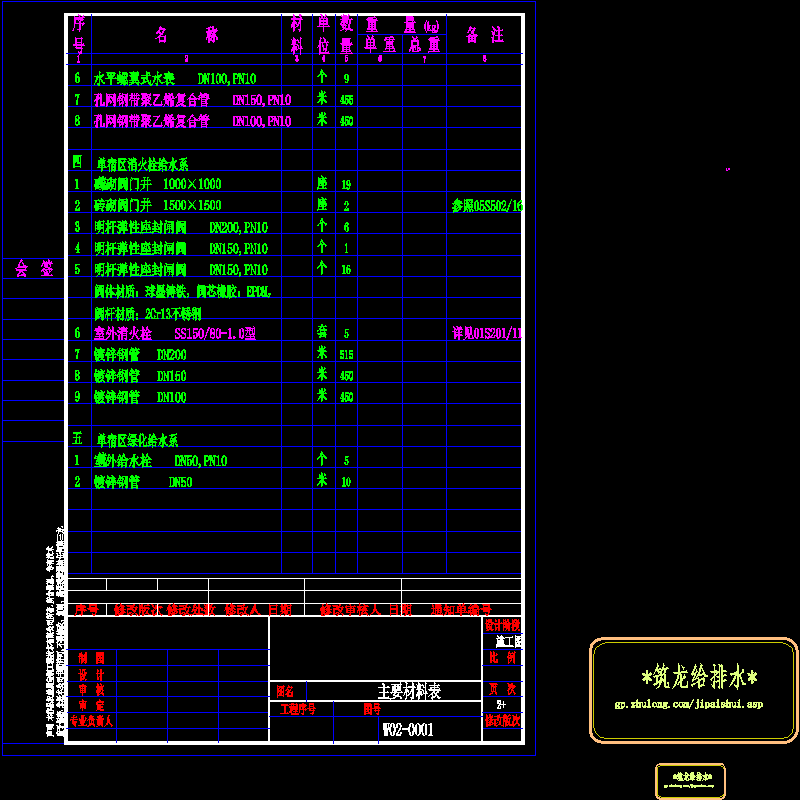

- 材料表
- 室外运动场地给排水总平面图
- 单宿区给水、消防总平面图
- 单宿区雨、污水总平面图
附件详情
项目概要：该项目位于广东，是钢铁基地1#~8#单身宿舍及室外排水项目
设计范围为1#~8#单身宿舍的室内生活给水系统、排水系统、雨水系统、消防给水系
统和灭火器配置等，
共计13张图纸
单宿区给水、消防总平面图
一层给排水消防平面图
给水系统图
以下是附件的其中一部分截图，共11张，您也可以 搜索 更多您想要的资源
-
