3层综合实践基地生活楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑高度类型：多层建筑
- 建筑设计面积：9942.36平方米
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：11张
- 设计年代：近代
- 消防设计：室外消火栓系统,室内消火栓系统
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：15
- 项目所在地：湖南
附件详情
- 给排水图例

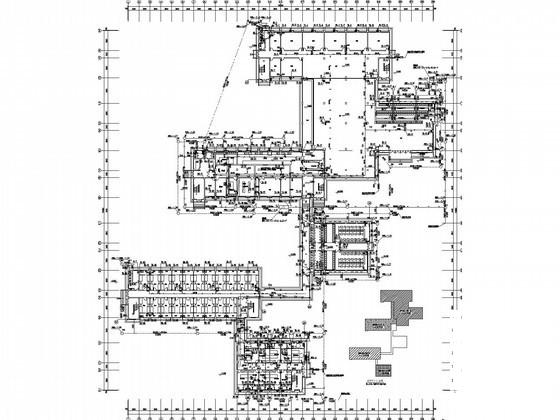

- 给排水及消防平面图
- 给排水系统图
- 消火栓系统图
- 太阳能及热泵联合热水供水系统图
- 给排大样图
附件详情
建筑占地面积3863.87平方米，总建筑面积9942.36平方米。建筑层数地上3层，建筑高度12米。设计内容包括：给水系统、排水系统、灭火器设置、消火栓系统。
，共11张。

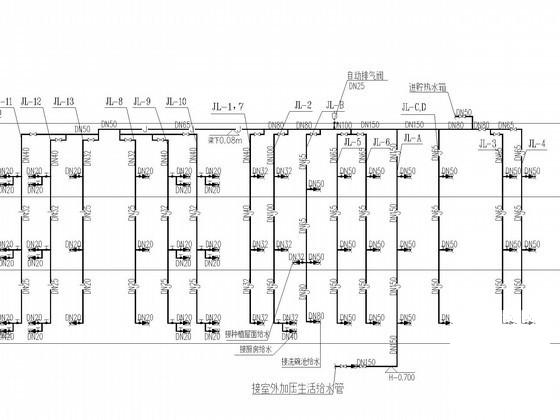

给水系统图

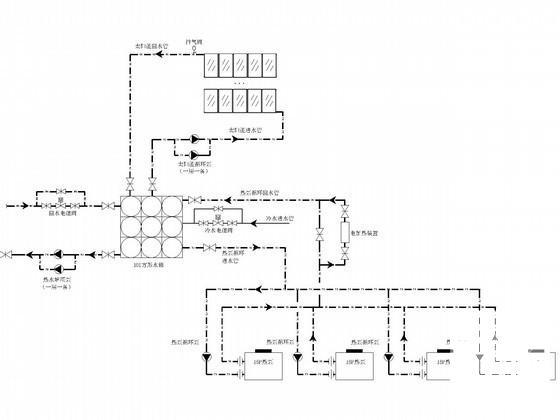

太阳能系统图

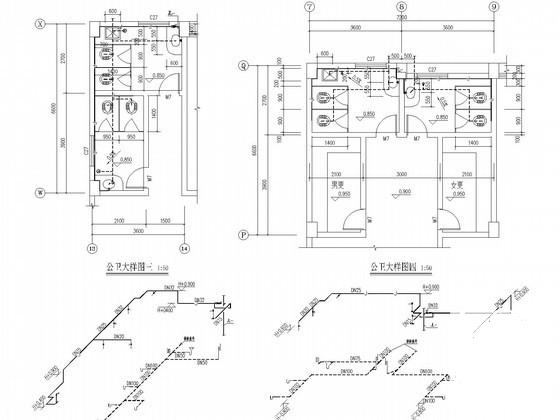

卫生间系统大样图
