3层框架结构实践基地生活楼结构设计施工图纸

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

该项目位于湖南省,生活楼为三层框架结构房屋,为现钢筋砼屋盖。基础采用柱下独立基础,局部采用人工挖孔灌注桩基础,砌体施工质量控制等级要求达到B级。场地抗震设防烈度:6度(0.05g)。
该资料包含:结构设计总说明,基础 平面布置图 ,人工挖孔桩大样及桩表,基础梁钢筋图,柱定位及钢筋图,各层梁钢筋图,板钢筋图,楼梯结构布置图,共计13张图。
分享投稿时间:近几年11月。

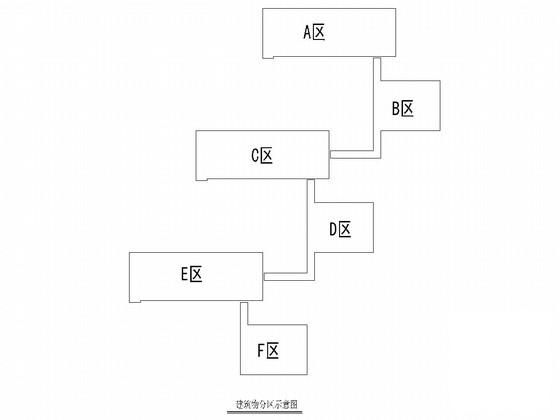

建筑物分区示意图

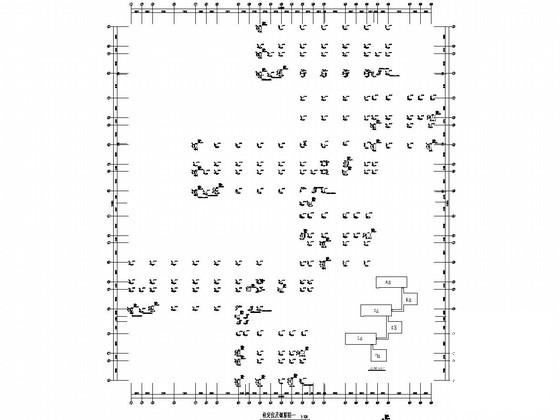

柱定位及钢筋图

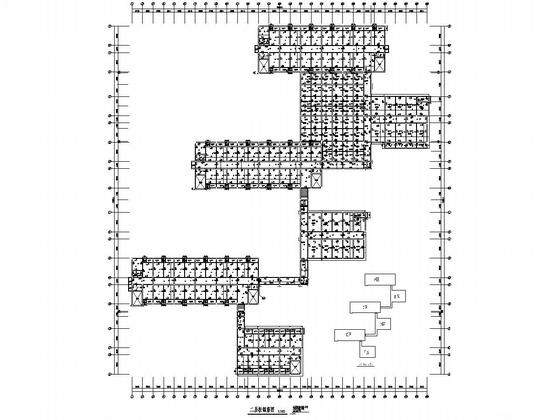

二层板钢筋图

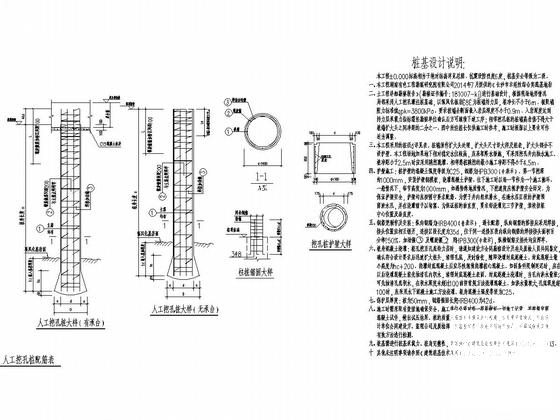

人工挖孔桩大样及桩表

楼梯图

三层梁钢筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框架结构楼 - 1
    框架结构楼 - 1
  • 框架结构楼 - 2
    框架结构楼 - 2
  • 框架结构楼 - 3
    框架结构楼 - 3
  • 框架结构楼 - 4
    框架结构楼 - 4
  • 框架结构楼 - 5
    框架结构楼 - 5
  • 框架结构楼 - 6
    框架结构楼 - 6
  • 框架结构楼 - 7
    框架结构楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
