3层框架结构廉租房生活配套设施用房结构设计施工图纸

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.1kN/平方米
  • 参考图纸:9张
  • 设计年代:近代

附件详情

该项目是四川房地产管理所-廉租房二期生活配套设施2号楼,共3层,结构高度10.750米,工程所在地区的抗震设防烈度为七度,采用柱下独立基础,基础设计等级为乙级。

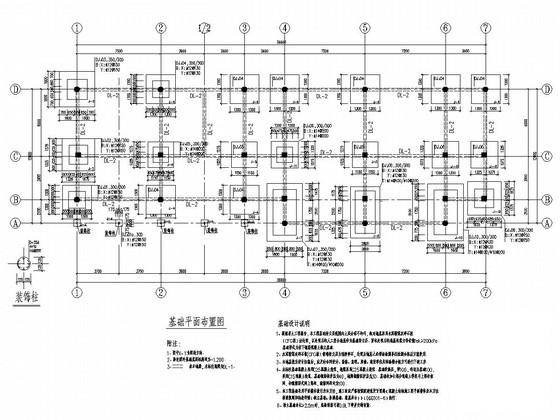

该资料包含:结构设计总说明,基础 平面布置图 ,各层结构平面图,梁平法施工图,柱平法配筋图,楼梯图,共计9张图。
分享投稿时间:近几年1月。

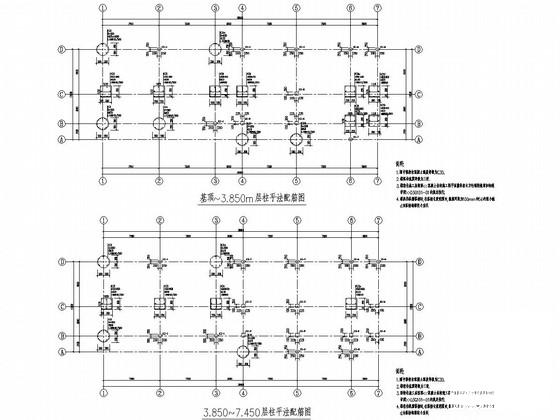

基顶~3.850m层柱平法配筋图

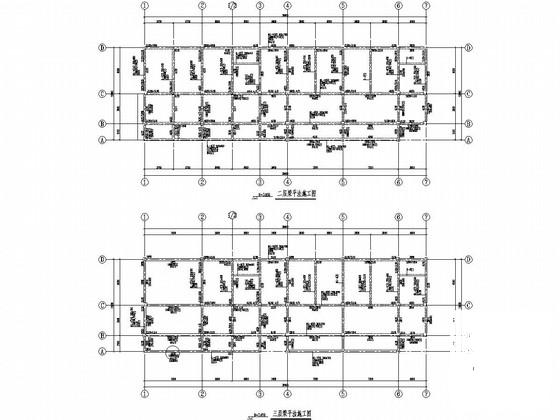

三层梁平法施工图

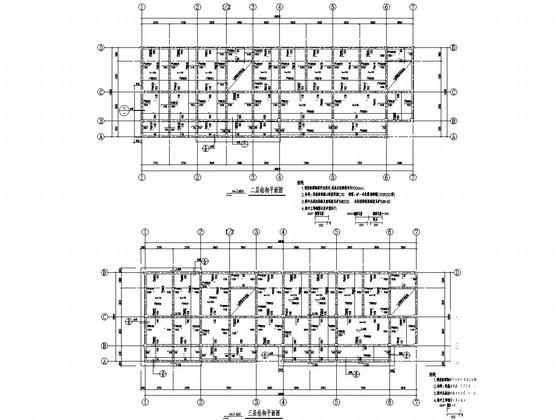

二~三层结构平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 廉租房设计图纸 - 1
    廉租房设计图纸 - 1
  • 廉租房设计图纸 - 2
    廉租房设计图纸 - 2
  • 廉租房设计图纸 - 3
    廉租房设计图纸 - 3
  • 廉租房设计图纸 - 4
    廉租房设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
