生活配套区7层砌体结构宿舍楼建筑施工CAD图纸（C型）

资料简介
赚取积分

住宅类型（型体）：塔式（一梯4户以下）
商业：无
建筑高度：多层建筑
建筑结构形式：砌体结构
图纸设计深度：施工图
项目地址：江苏
图纸设计风格：欧陆风格
图纸设计流派：新古典
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑设计面积：4715.98平方米
占地面积：653.61平方米
建筑高度：20.05m
地上层数：7层
设计效果图：无

附件详情

该项目建筑占地面积：653.61平方米，建筑总面积：4715.98平方米，其中外墙外保温建筑设计面积：30.67平方米
建筑结构形式为：砖混结构
抗震设防烈度：6
层数为： 7层
高度为： 20.05米
建筑物耐火等级为二级。
平屋面防水等级为2级
屋面防水层合理使用年限为15年
屋顶形式：蓝灰色波形瓦坡屋顶
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等

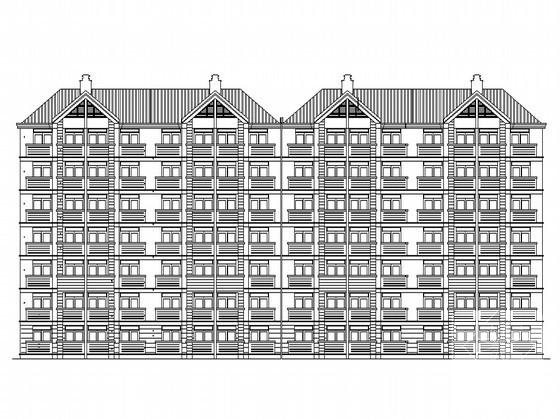

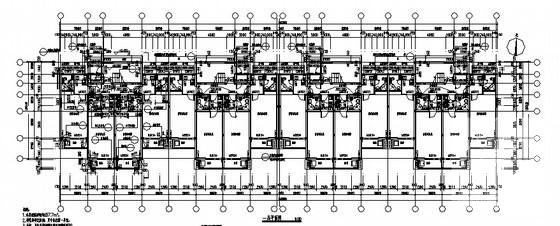

平面

总图

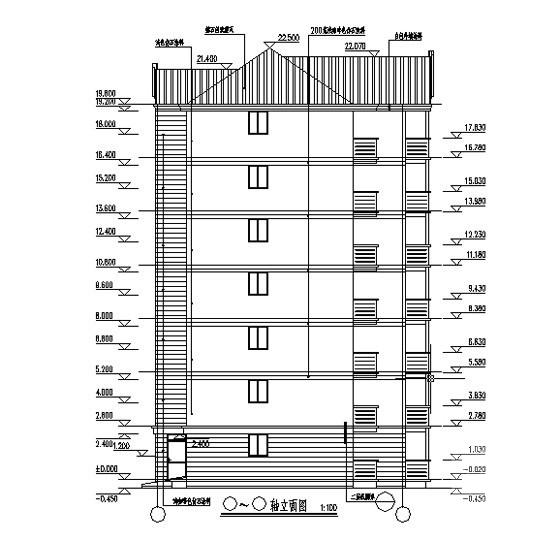

侧面图

总图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
