生活配套区7层宿舍楼建筑施工CAD图纸（A型）
- 建筑高度：多层建筑
- 建筑结构形式：砌体结构
- 图纸设计深度：施工图
- 项目地址：江苏
- 图纸设计风格：欧陆风格
- 图纸设计流派：新古典
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 建筑高度：19.9m
- 地上层数：7层
- 设计效果图：无
附件详情
建筑结构形式为：砖混结构
抗震设防烈度：6
层数为： 7层
高度为： 19.9米
屋顶形式：蓝灰色波形瓦坡屋顶
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等
立面
平面
楼梯间
总图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

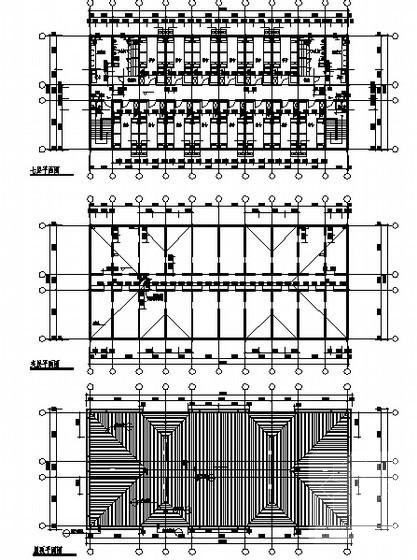

第 1 张图 -

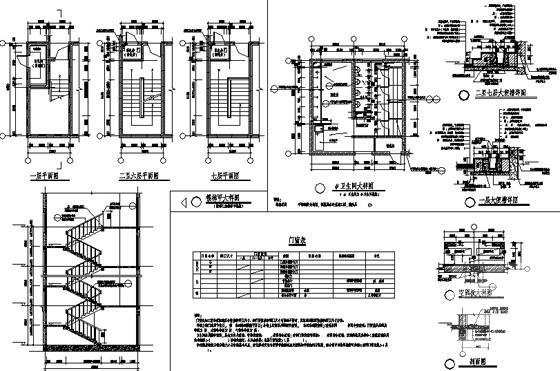

第 2 张图 -

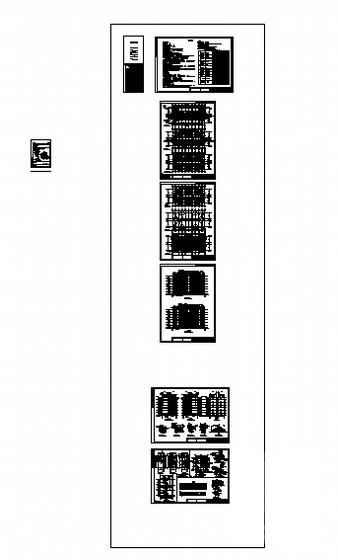

第 3 张图 -

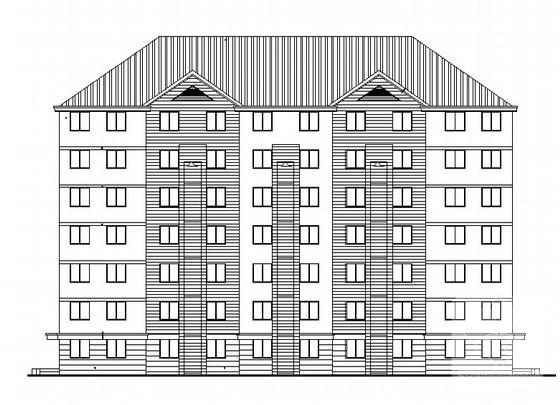

第 4 张图 -

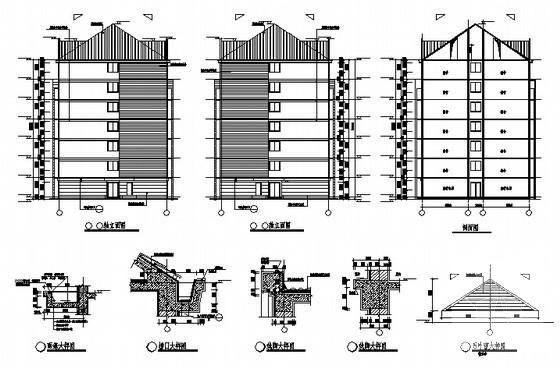

第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-08-07
- 评论次数：0
- 浏览次数：0
- 文件大小：1.58 MB
- 收藏次数：0
-
文件名称：
附件-995897885858099078576.rar
