3层A2型轻钢别墅建筑结构CAD施工图纸

• 建筑类别：别墅
• 建筑高度：多层建筑
• 地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：轻钢结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 参考图纸：23张
• 图纸年代：近代

东莞某三层A2型轻钢别墅建筑结构图
本次设计为：东莞某三层A2型轻钢别墅建筑结构图
该项目为三层住宅,采用轻钢结构，设计耐火等级为二级。总建筑面积为1066.5平米
该资料包含：
建筑图：
建筑设计说明、目录、门窗表、首层平面图、二层平面图、屋面平面图、立面图、剖面图、楼梯大样、节点详图、卫生间大样、门窗立面大样共15张图纸；
结构图：

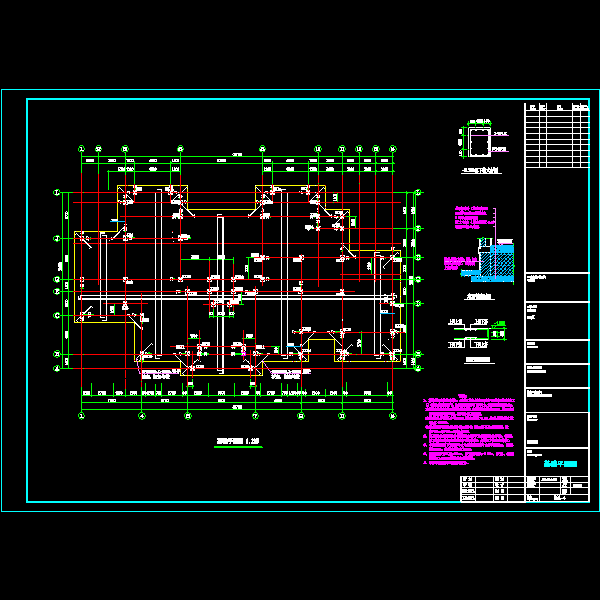

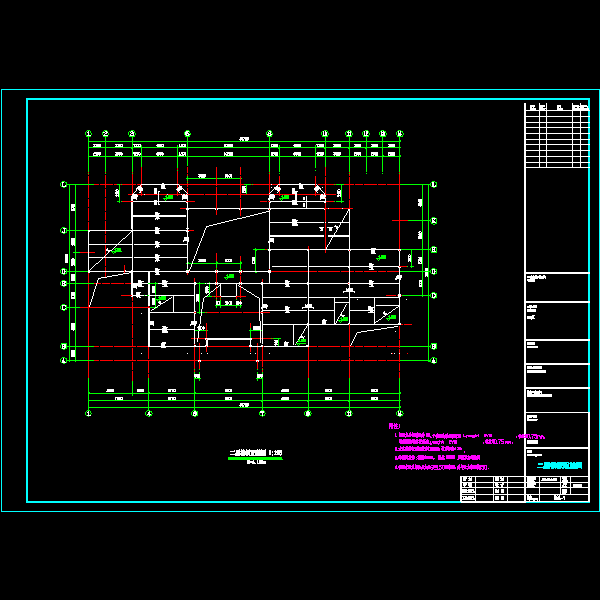

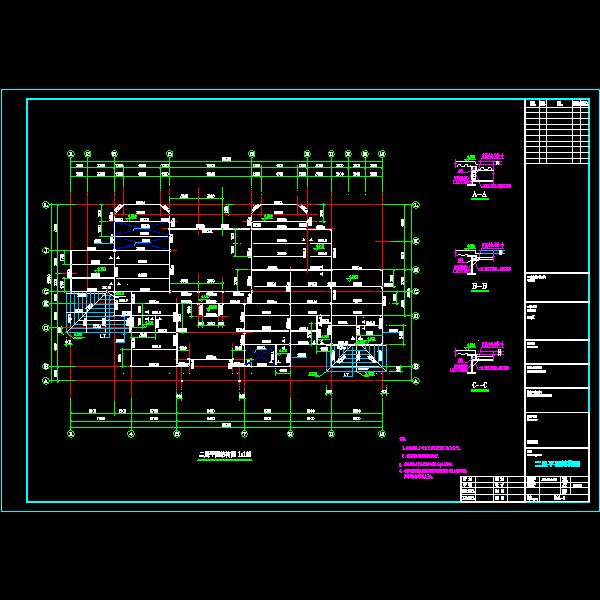

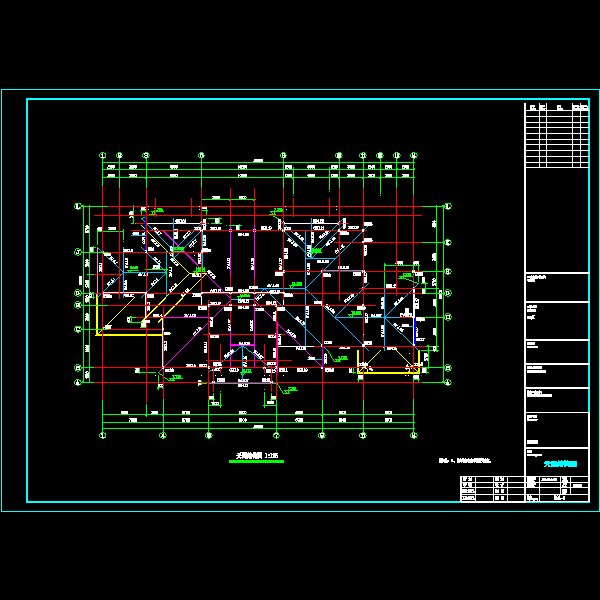

基础平面图、预埋件定位图、柱平面定位图、平面结构图、楼板配筋图、天面结构图、天面檩条布置平面图、构件表共8张图纸。
