3层坡地B型2号别墅建筑结构水电CAD施工图纸

附件详情

该资料为某三层坡地B型2号别墅建筑结构水电施工图
工程建筑建筑设计结构形式为：框架结构、层数为： 3层、高度为： 11.5米、屋顶形式：红色装饰瓦坡屋顶

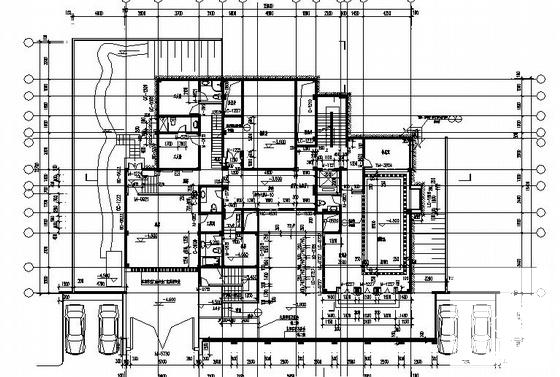

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共19张图纸
设计功能包括：车库、会客厅、多功能室、视听室、工人房、卧室等。

另配有结构施工图15张、电施工图16张、水施工图7张。
