3层豪园三期别墅区（A2型别墅）建筑结构水电施工CAD图纸（节能

资料简介
赚取积分

别墅类型：独栋别墅
建筑高度：多层建筑
建筑结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
图纸设计深度：施工图
项目地址：广东
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑面积：343.96平方米
容积率：0.874平方米
建筑密度：20.97%
绿化率：45%
建筑高度：9.9m
地上层数：3层
效果图：无
机动车辆停车位：87个
总户数：271户

附件详情

某豪园三期别墅区（A2型别墅）建筑结构水电施工图（含节能说明）

规划总用地面积：513562.172m2，三期建设用地面积：49194.76m2
知名地产面积：22137.64m2
地上建筑面积：42693.40m2，地下建筑面积：13450.30m2
知名地产率：45%
道路广场用地面积：16742.1m2，停车位（地上/地下）87
总户数：271

(一)本项目名称 : xx豪园三期建设单位：东莞市xxx房地产开发有限公司
xx豪园三期建设用地面积49194.76m2，总建筑面积 56143.70平方米.
(三)建筑容积率:0.874
(四)建筑覆盖率: 20.97%
其中A2型为3层普通住宅，建筑总高度9.900米，每栋建筑面积:343.96mm2，共15栋，总建筑面积为5159.40mmmm2。
该项目主要结构类型为框架，抗震设防烈度6度。

包含建筑、结构、水电

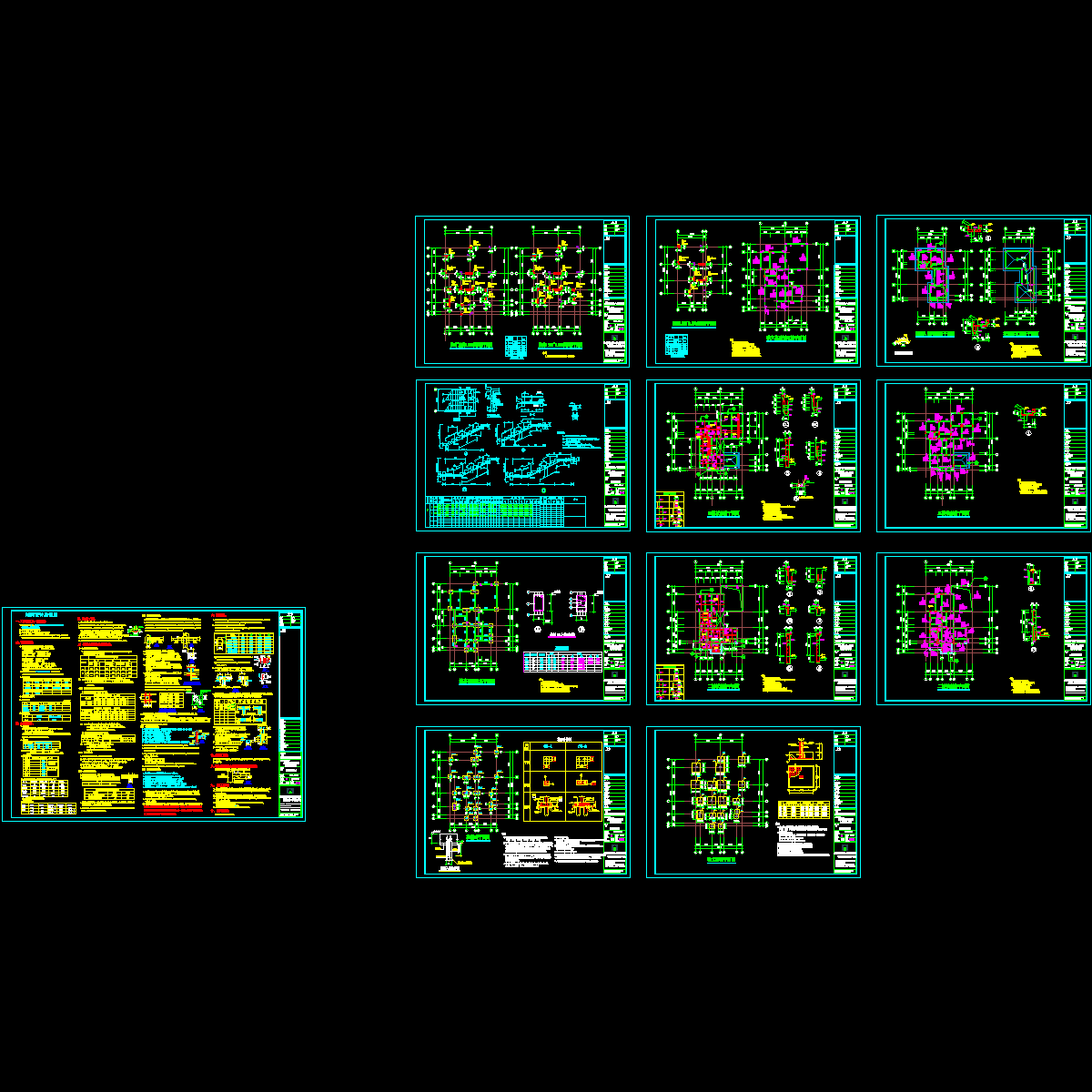

以下是附件的其中一部分截图，共10张，您也可以搜索更多您想要的资源

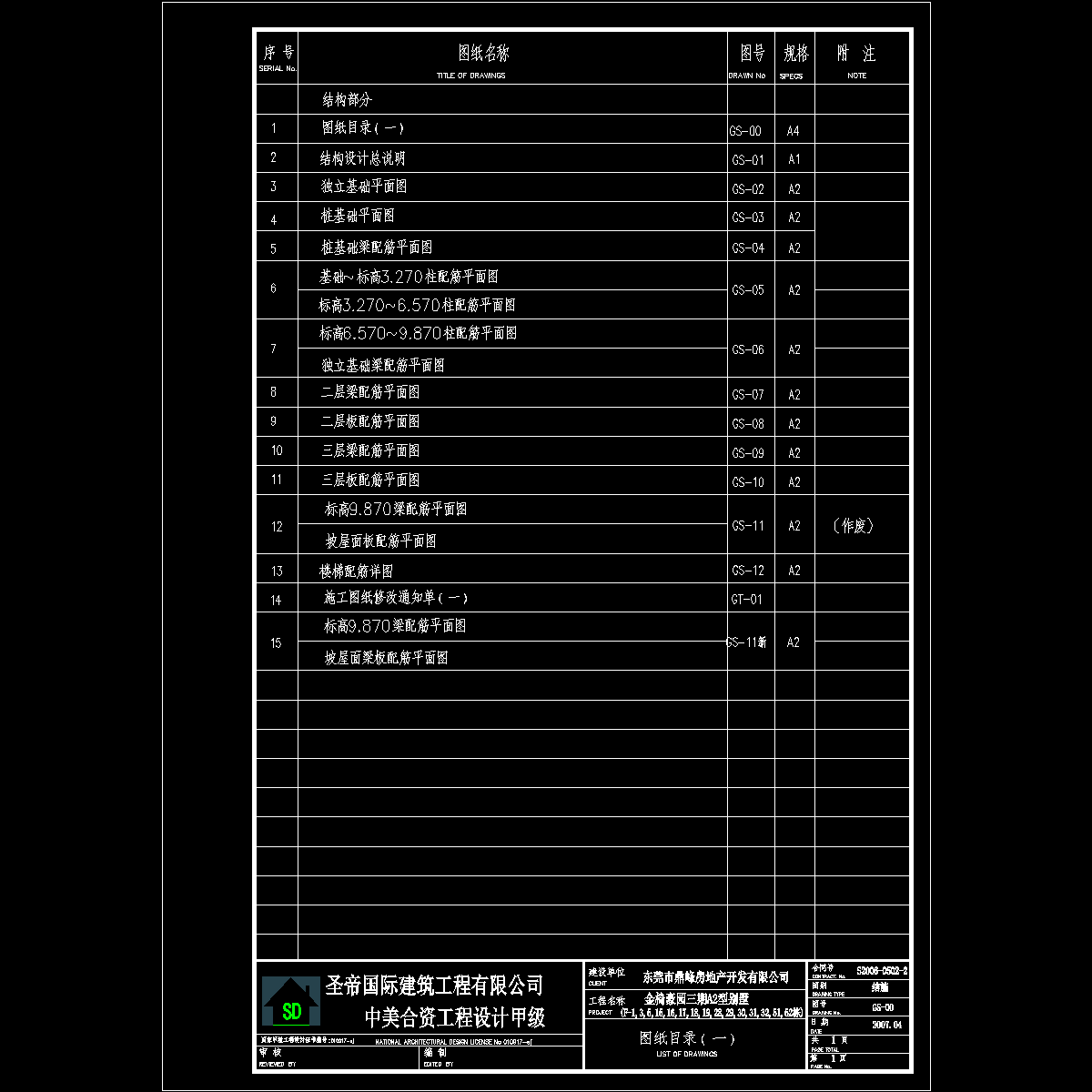

gs-a2-00 图纸目录.dwg
gs-a2-01 结构设计总说明.dwg

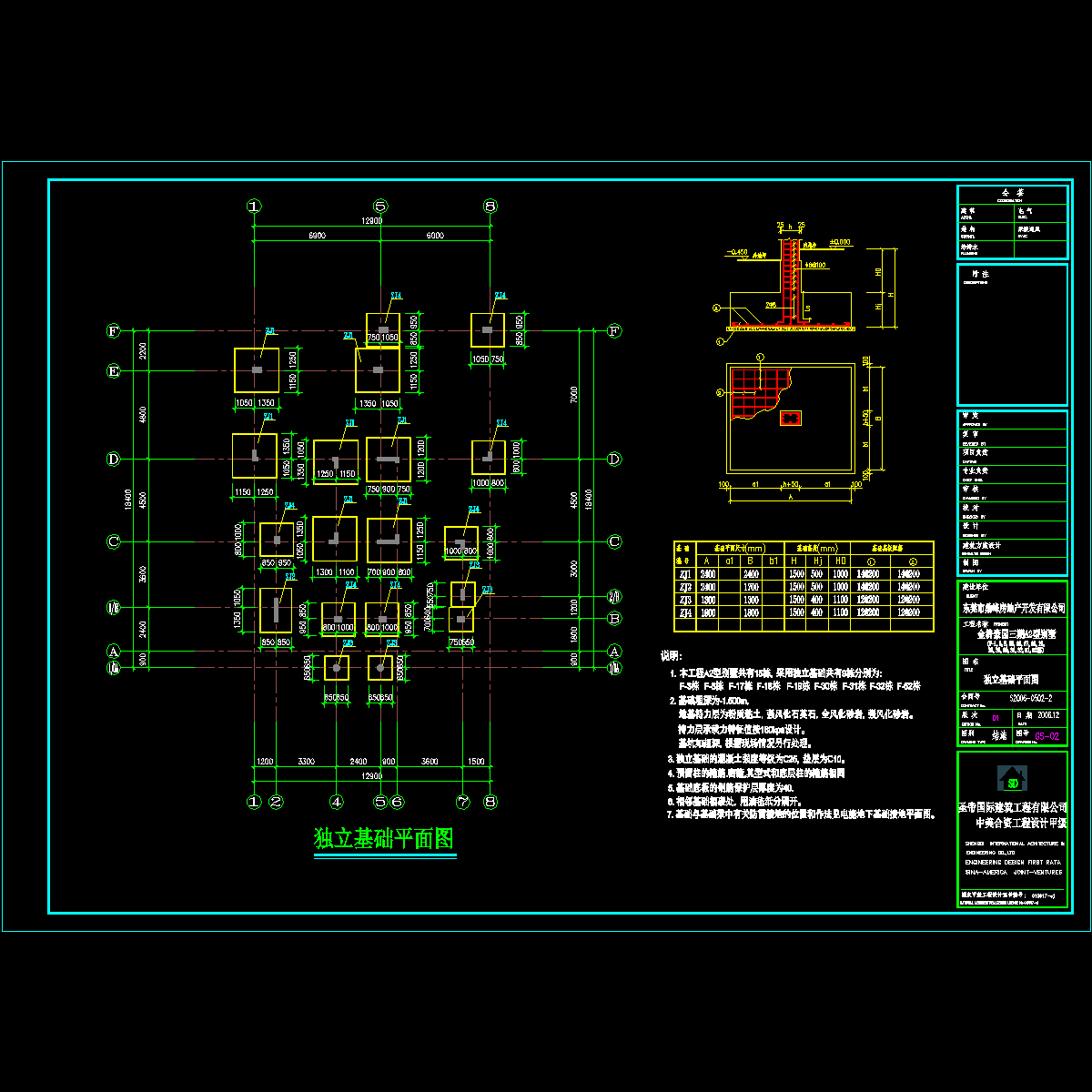

gs-a2-02 独立基础平面图.dwg

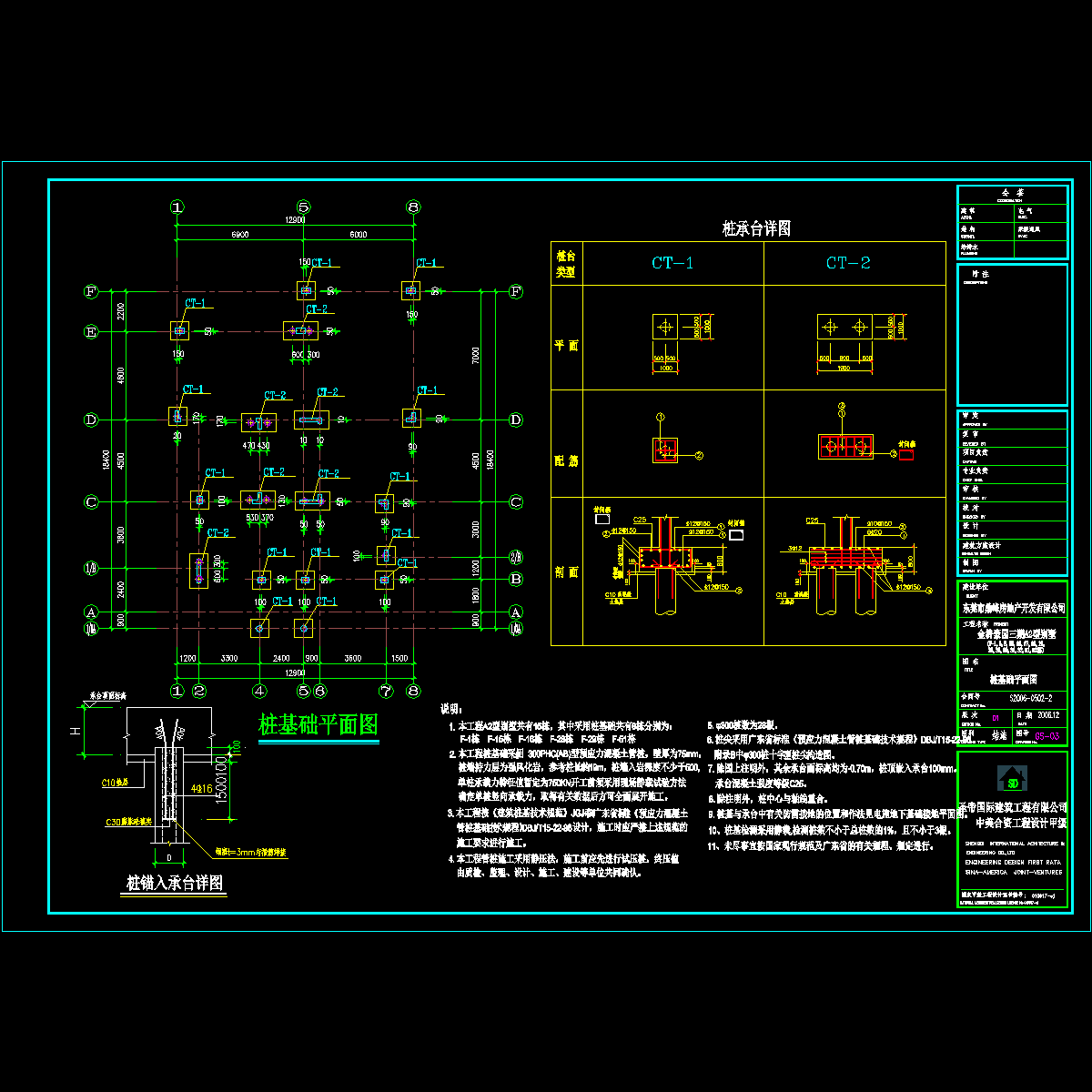

gs-a2-03 桩基础平面图.dwg

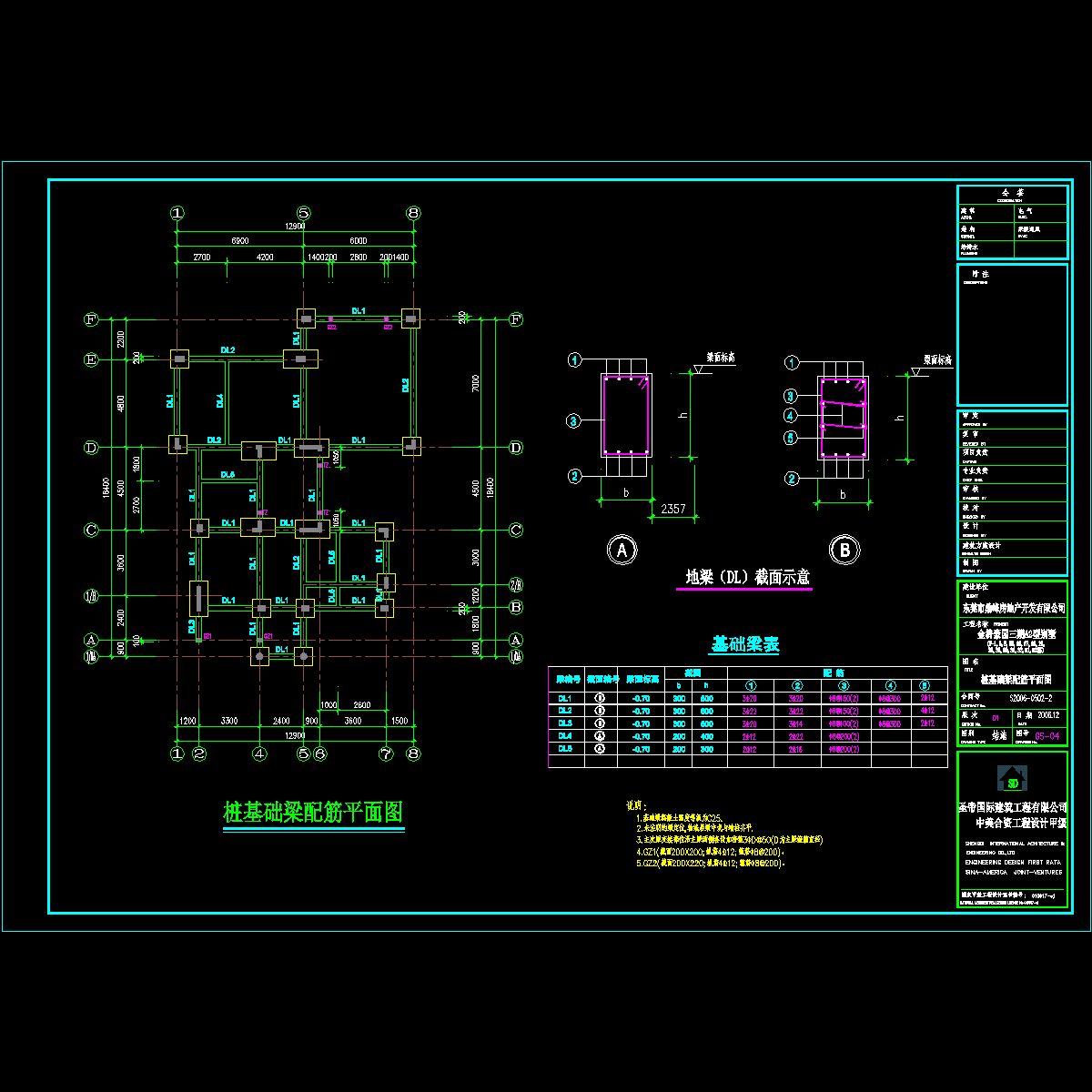

gs-a2-04 桩基础梁配筋平面图.dwg
gs-a2-05 基础~标高3.270柱配筋平面图标高3.270~6.570柱配筋平面图.dwg
gs-a2-06 标高6.570~9.870柱配筋平面图独立基础梁配筋平面图.dwg
gs-a2-07 二层梁配筋平面图.dwg
gs-a2-08 二层板配筋平面图.dwg
gs-a2-09 三层梁配筋平面图.dwg

以上是部分截图，请下载附件后查看完整高清内容
