增容工程配套通信终端及光缆敷设施工图纸

  • 建筑类别:教育
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:线管,电缆,开关柜,其它
  • 项目所在地:湖南
  • 弱电设计:通信系统,其它


概况:
该项目为湖南省长沙市青少年宫-增容工程配套通信终端建设及光缆线路敷设。
该项目新建局端设备(OLT)、通信终端(ONU)各1套,新建48芯普通无金属阻燃光缆900米。
根据《配网自动化技术导则》,该项目通信通道建设采用光纤通信方式。接入层通信网络采用EPON通信系统,实现配电子站与配电终端之间的通信。骨干层通信网络采用光纤传输网方式,实现配电主站和配电子站之间的通信;配电子站汇集的信息通过IP方式接入MSTP通信网络。

部分图纸摘录:

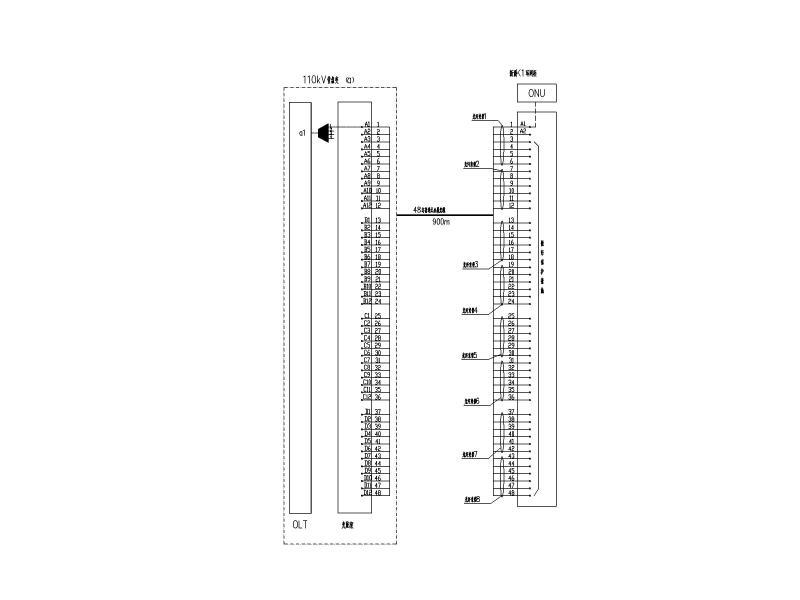

光缆配纤图

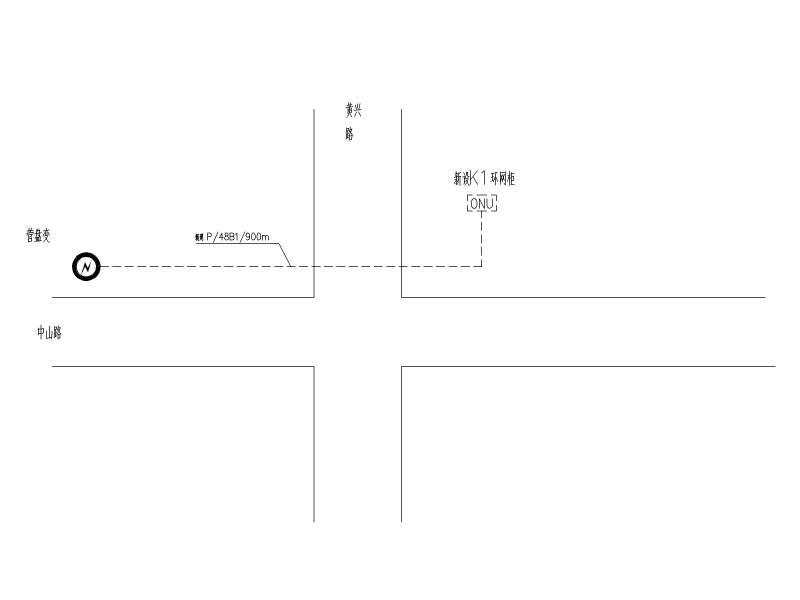

光缆路由示意图

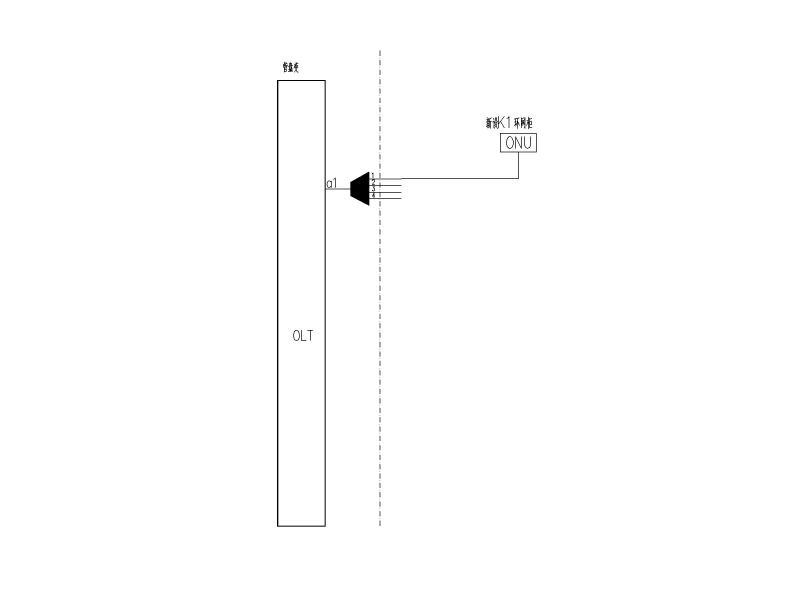

光缆拓扑图



光纤电路组织图

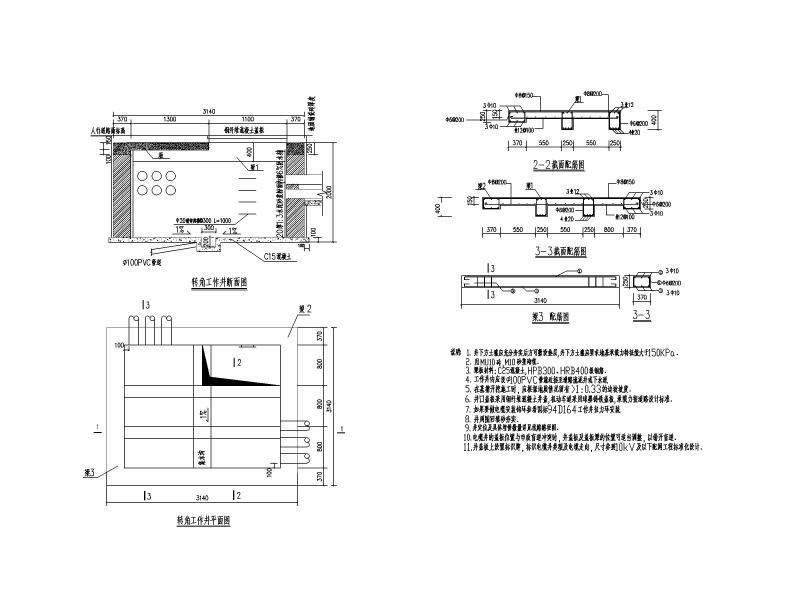

转角工作井施工图

智能环网柜基础施工图
