高速公路通信设施及通信管道设计图纸116张.dwg

高速公路通信设施是本公路交通工程设施的重要组成部分,为公路管理运营部门以及收费、监控等系统提供可靠的通信服务,是保障高速公路网安全、通畅、高效运营及现代化交通管理的必要手段。   通信系统主要包括:光缆传输、程控交换、通信电源、隧道紧急电话及广播等组成的。通信管道设计内容含主线通信管道横断面图设计;局前通信管道平面图设计;通信管道过明涵设计;通信管道过桥设计;通信管道过门架基础设计;通信管道过中央隔离带紧急开口设计;各类人孔及手孔设计。   ……   监控通信分中心安装ASON智能STM-16等级2.5Gb/s光网络设备,xx监控通信分中心ASON智能光网络设备按ADM配置,ADM具有4路相互独立的STM-4光接口。干线ASON智能光网络设备STM-16光传输设备光接口采用1 1保护,以提高其可靠性。区间接入网采用光综合业务接入网设备。即在通信分中心设综合业务接入网光线路终端(OLT),在各无人站设光网络单元(ONU)。本路段共设置OLT(光线路终端)设备1套,ONU(光网络单元)设备5套。该项目的光综合业务接入网采用内置式ASON智能光网络设备,采用STM-4光同步传输系统,要求设备有平滑的升级到STM-16的能力。监控通信分中心设置一套综合网管设备,负责本路段干线SDH传输系统及综合业务接入网的配置管理、维护管理、传输管理、告警管理、测试管理、环境电源管理等。高速公路设置一台程控数字交换机。   ……   通信管道:过桥管箱采用玻璃钢管箱,玻璃钢管箱为4米普通管箱。外场设备过路横埋管设计容量一般为φ100焊接钢管,φ100钢管外径114mm、壁厚4mm。共设置3种人孔和1种手孔。过路横埋管道路基挖沟深不小于0.70 米。局前通信管道路基挖沟深 0.75 米~0.8 米。管道设计基本容量为8孔φ40/33塑料硅管。   ……   共计116张CAD

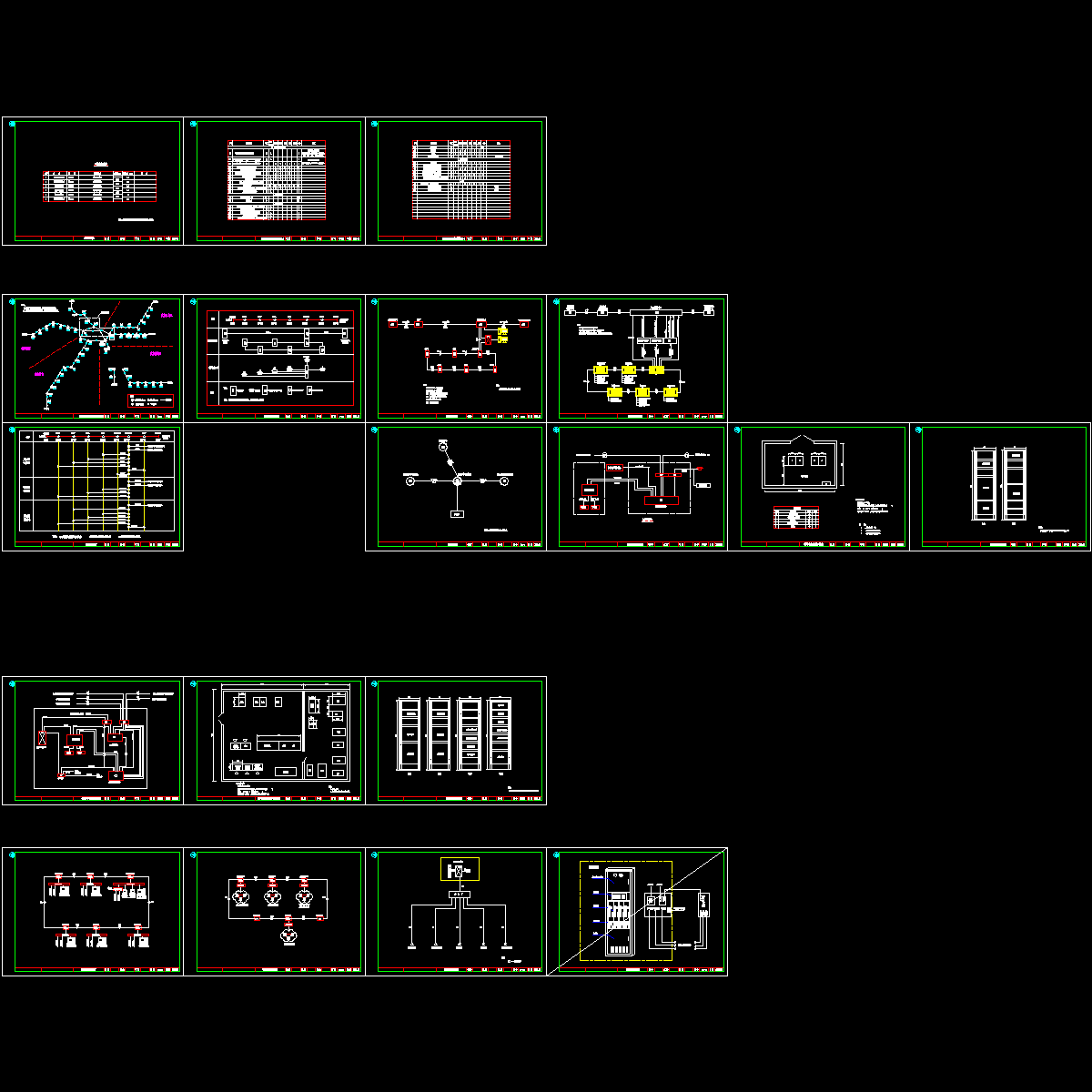

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 1-通信系统总体设计.dwg
    1-通信系统总体设计.dwg
  • 3-光缆线路工程.dwg
    3-光缆线路工程.dwg

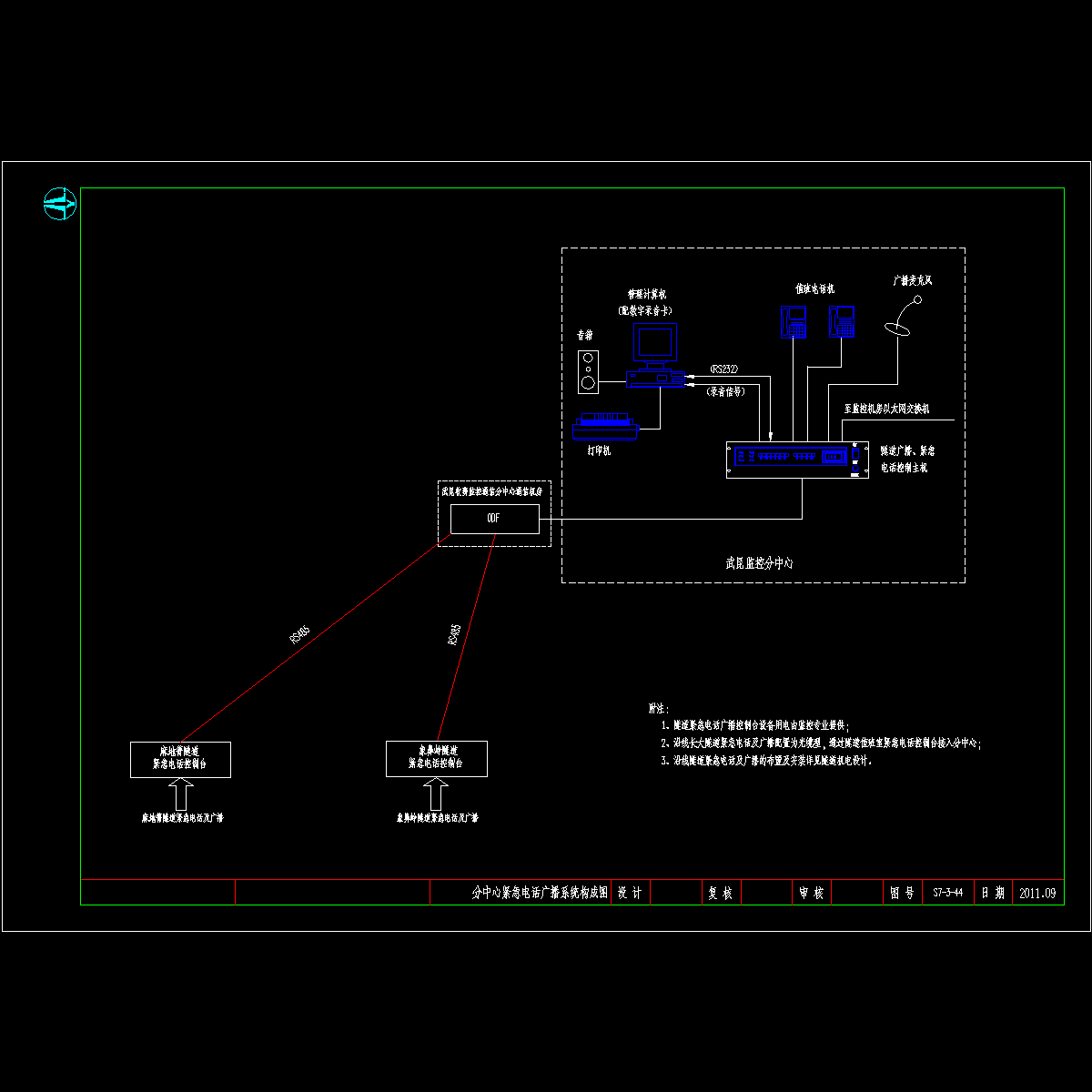

  • 5-紧急电话系统.dwg
    5-紧急电话系统.dwg

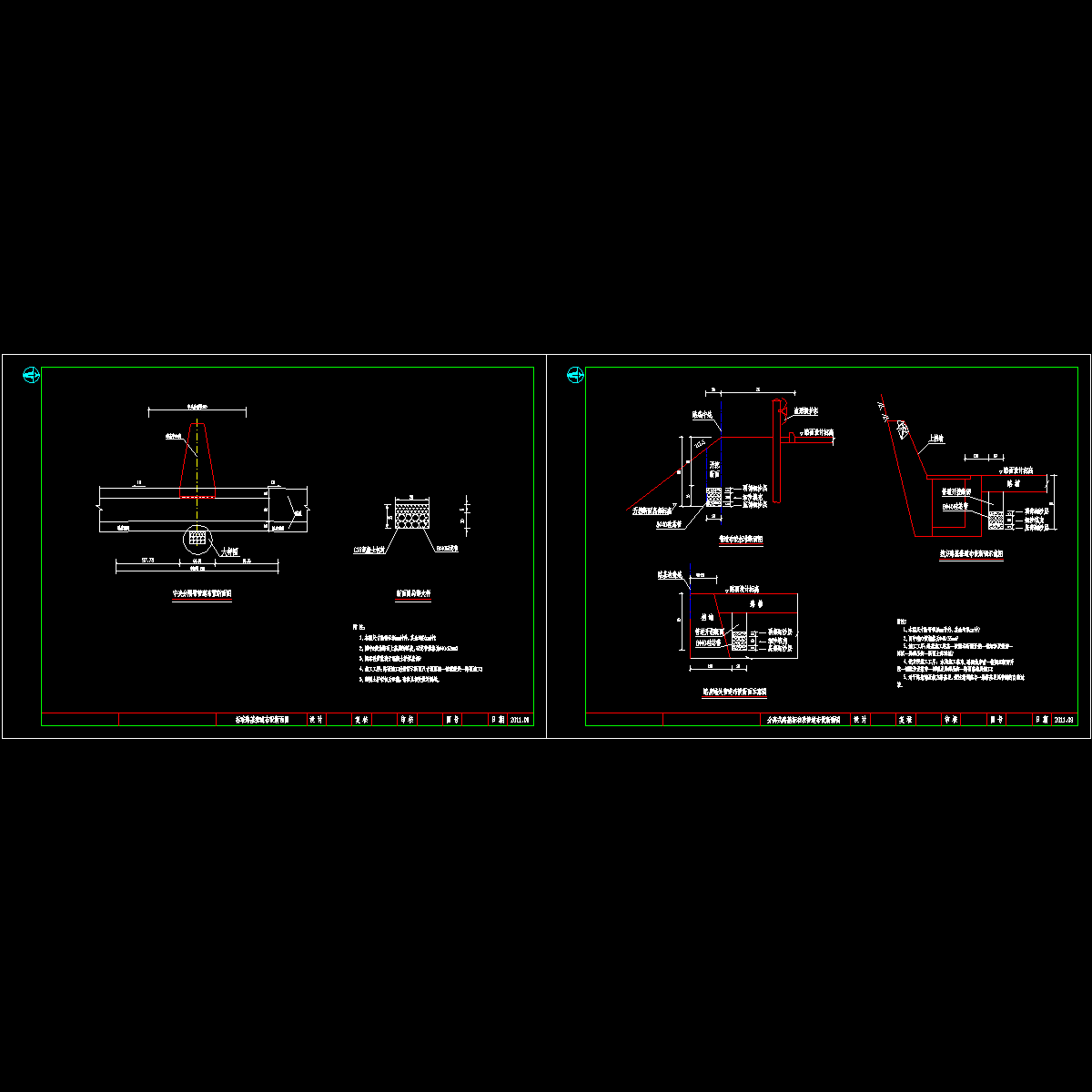

  • 01-管道过路段.dwg
    01-管道过路段.dwg

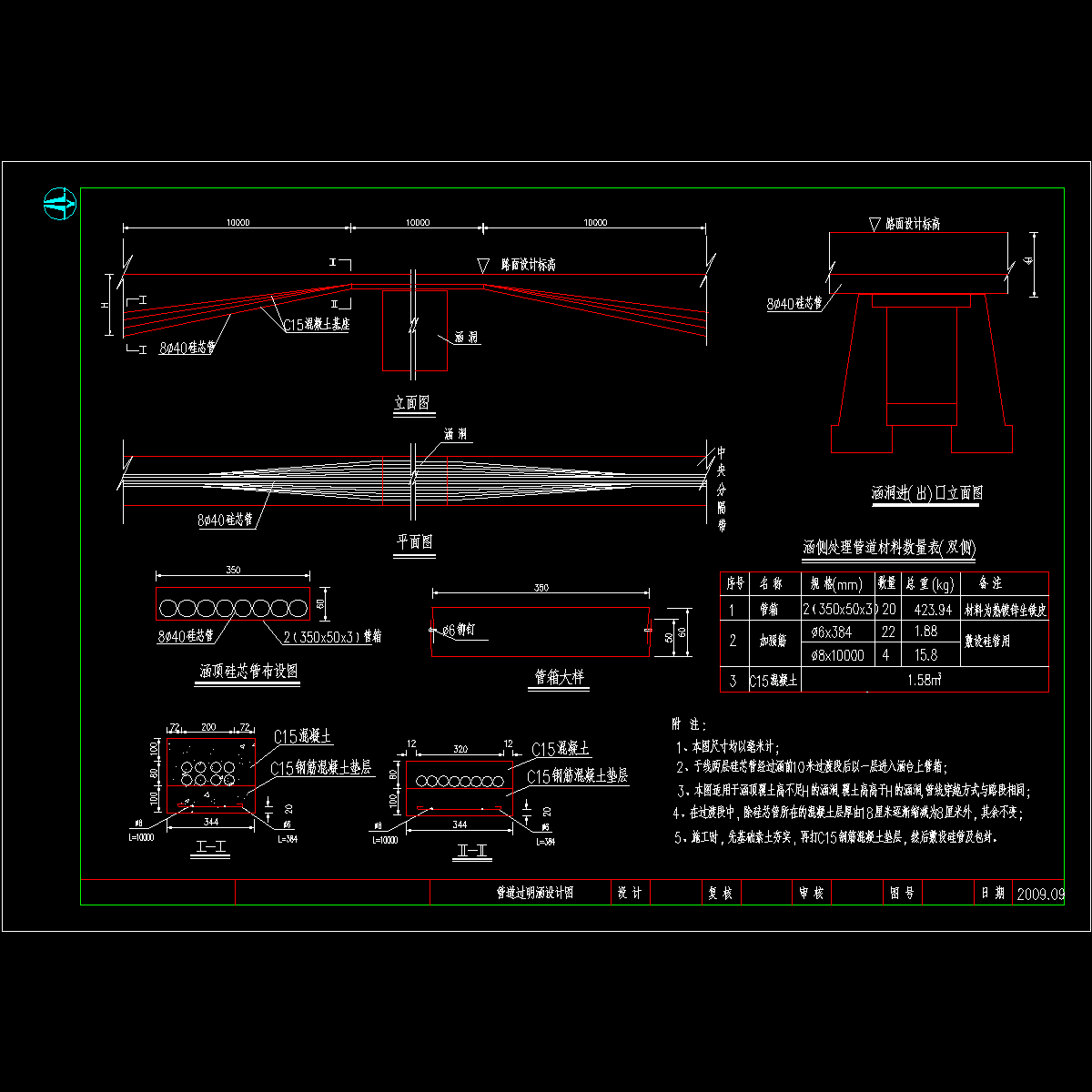

  • 02-管道过明涵.dwg
    02-管道过明涵.dwg
  • 03-沿线设施布置图.dwg
    03-沿线设施布置图.dwg
  • 03-管道过桥.dwg
    03-管道过桥.dwg
以上是部分截图,请下载附件后查看完整高清内容
