高速公路通信系统设计施工图纸

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 参考图纸:62张
  • 设计年代:近代
  • 接地方式:TN-S
  • 项目所在地:湖南
  • 弱电设计:通信系统,有线电视和卫星接收系统,其它

附件详情

  • 通信系统图例
  • 通信站布设及网络结构图
  • 通信系统网络构成图
  • 电话交换网构成图
  • 程控交换机中继方式图
  • 指令电话系统构成图
  • 会议电视及交通信息数据传输网络构成图
  • 收费系统数据视频数据传输网络构成图
  • 监控系统数据视频传输网络构成图
  • 有线电视系统构成图
  • 光缆路由图
  • 干线传输光纤分配图
  • 接入网光纤分配表

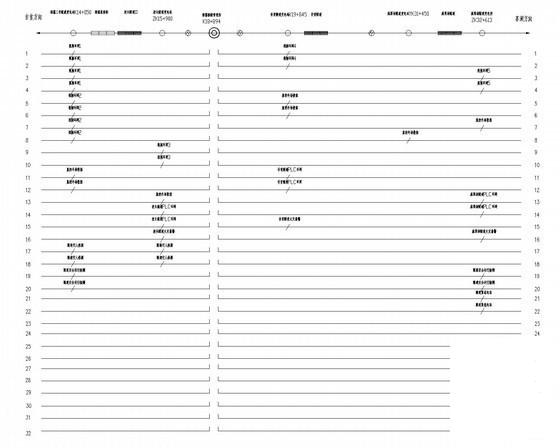

  • 隧道监控数据传输光纤纤芯分配图
  • ……

附件详情

该附件为高速公路通信系统设计施工图,,图纸共62张。
通信系统主要是为高速公路运营管理及监控、收费系统实施提供必要的话音业务及数据、图像信息传输通道,它是保障高速公路安全、高速、畅通、舒适、高效运营及实现现代化交通管理必不可少的手段,起着高速公路管理系统中枢神经的作用。高速公路通信系统采用光纤数字传输系统会同程控数字交换系统形成一套全数字综合业务通信系统。
本通信系统由以下几部分构成:1.光纤数字传输系统;2.程控数字交换系统;3.紧急电话系统;4.有线电视系统;5.数据、图像传输系统;6.光、电缆工程;7.通信电源系统。
本通信系统工程联合设计图纸分为通信设备、程控交换、通信线路三大部分。
通信设备包括业务电话、指令电话、光纤数字传输设备和通信电源等。
通信线路主要包括通信光缆。

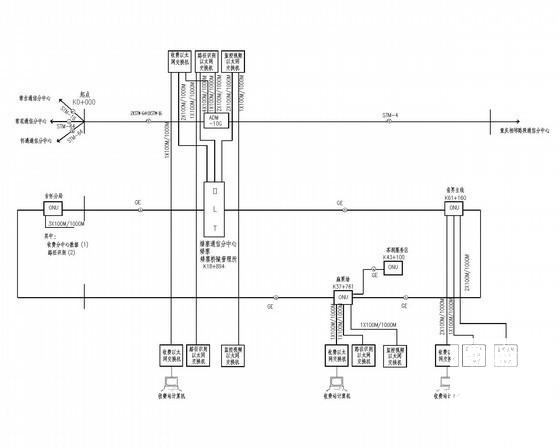

收费系统数据视频数据传输网络构成图

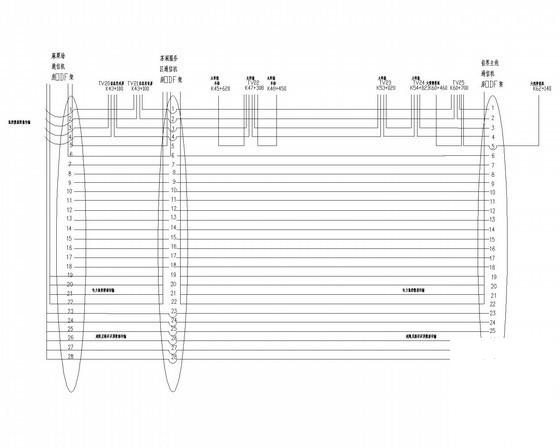

接入网光纤分配表

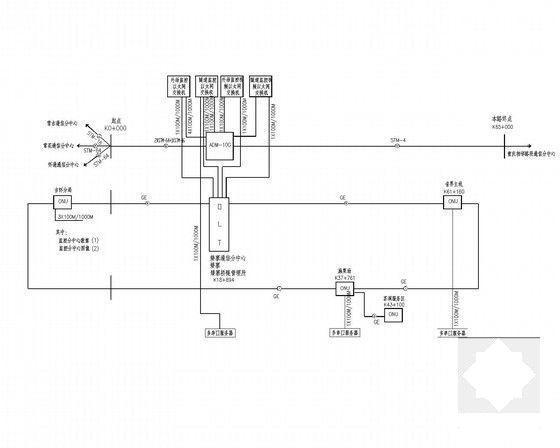

监控系统数据视频传输网络构成图

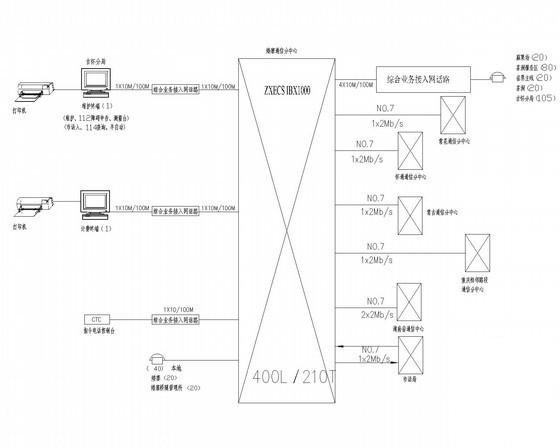

程控交换机中继方式图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 高速公路设计图纸 - 1
    高速公路设计图纸 - 1
  • 高速公路设计图纸 - 2
    高速公路设计图纸 - 2
  • 高速公路设计图纸 - 3
    高速公路设计图纸 - 3
  • 高速公路设计图纸 - 4
    高速公路设计图纸 - 4
  • 高速公路设计图纸 - 5
    高速公路设计图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
