6层大型钢铁厂配套单身宿舍楼电气CAD施工图纸（多栋）(火灾自动报警系统)

资料简介
赚取积分

建筑类别：住宅,其他
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：约37272平方米
建筑地上层数：6层
图纸设计深度：施工图
参考图纸：29张
负荷等级：三级
防雷等级：第三类
火灾保护分级：二级
接地方式：TN-C-S
项目所在地：广东
强电设计：应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
弱电设计：视频监控系统,出入口控制系统,通信系统,信息网络系统,其它

附件详情

1、电气设计说明

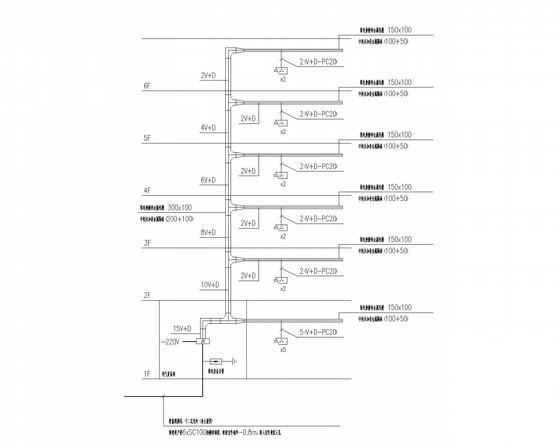

2、火灾自动报警系统
3、通信及网络系统
4、防雷接地系统

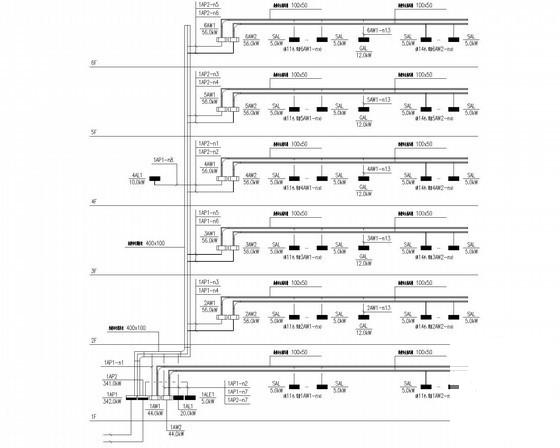

5、配电干线图
6、安保监控管网系统图

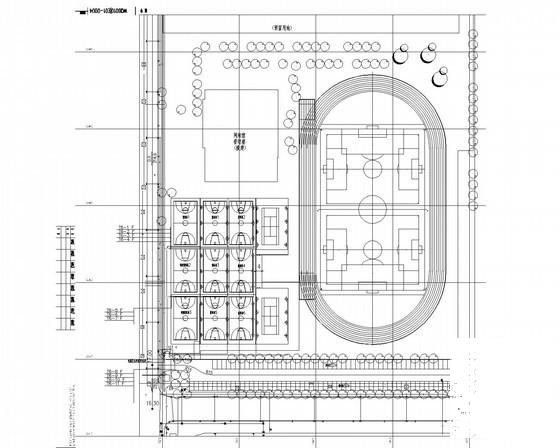

7、室外运动场地电气布置图
8、插座平面图

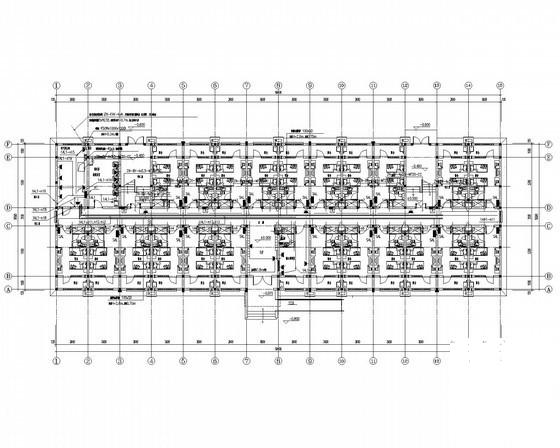

9、照明平面图
10、防雷接地平面图

附件详情

该附件大型钢铁厂配套单身宿舍楼电气施工图纸（多栋），共29张。
项目概要：该项目为配套工程教培单宿区1#~8#单身宿舍，共8栋单身宿舍。8栋单身宿舍均为砌体结构，基础形式为钢筋混凝土条形基础，耐火等级为二级，地上六层，建筑高度21.3m。每栋单身宿舍建筑面积均为4659m 。
设计范围：动力、照明配电系统；建筑物防雷、接地系统及安全措施，通信（电话、网络）系统；安保监控系统，通信（电话、网络）系统。
......
，总共29张。
