30层河流沿岸多栋高层住宅楼电气CAD施工图纸(火灾自动报警系统)

资料简介
赚取积分

建筑类别：住宅,商业,其他
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑地上层数：30层
图纸设计深度：施工图
参考图纸：85张
设计年代：近代
负荷等级：三级
防雷等级：第三类
接地方式：TN-C-S
项目所在地：河南
强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它
弱电设计：火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,呼应信号及信息显示

附件详情

1、电气设计说明
2、电气系统图
3、电信系统
4、有线电视系统
5、可视对讲系统
6、火灾自动报警系统
7、防雷接地系统
8、照明系统
9、插座平面图
10、屋顶防雷平面图
11、基础接地平面图
12、照明平面图
13、配电平面图

附件详情

该附件为河流沿岸多栋高层住宅楼电气施工图纸，共85张。
项目概要：SH1#楼:建筑设计结构形式现浇楼板，框架结构。20#楼:地上十七层，建筑高度49.30米,建筑面积6583平米,为二类高层住宅。13#楼:地上三十层，建筑高度88.50米。18#楼:地上十八层，建筑高度52.50米,建筑面积6967.58平米,为二类高层住宅。16#楼:该项目建筑层数为30层,建筑高度为87.30m。
设计范围：一般动力、照明配电系统,综合布线系统,有线电视系统，防雷接地系统，电信系统，可视对讲系统和火灾自动报警系统。
......
，总共85张。

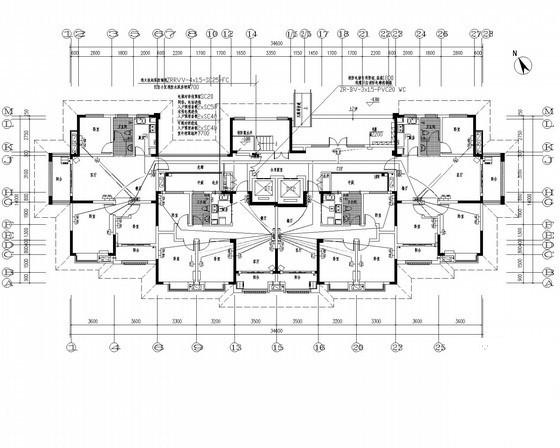

插座平面图

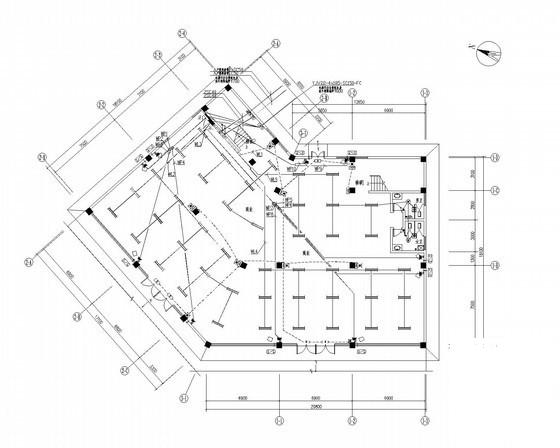

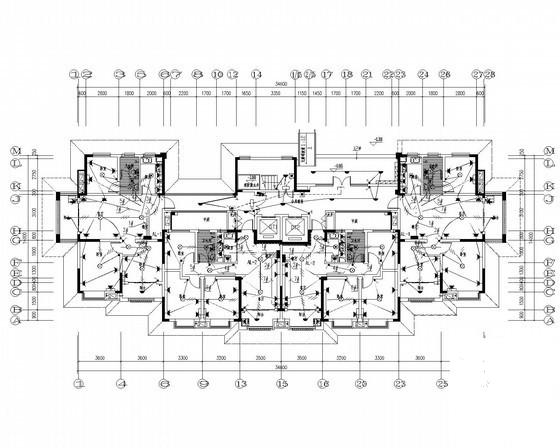

一层照明平面图

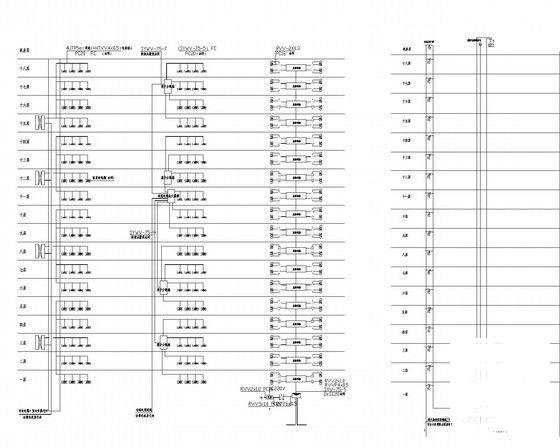

弱电系统图

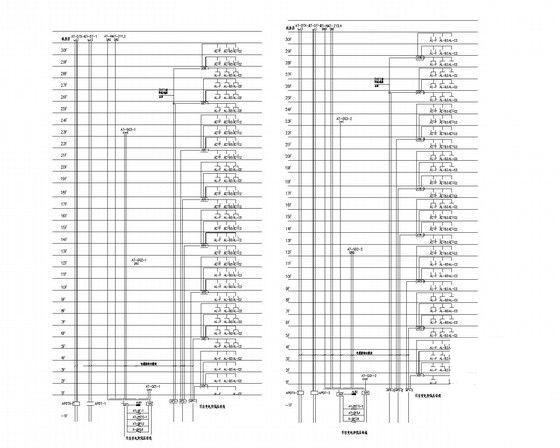

竖向配电系统图

配电系统图（二）

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
