多栋中高层住宅楼建筑采暖通风系统CAD施工图纸

附件详情

一、项目概要：
项目位于吉林省，为一中高层住宅建筑，单体建筑面积4309.53m2,层数为8层，建筑高度为23.50m......
二、冷热源：
采暖热源取自小区换热站，热媒为60~50°C热水，连续采暖......
三、采暖系统：

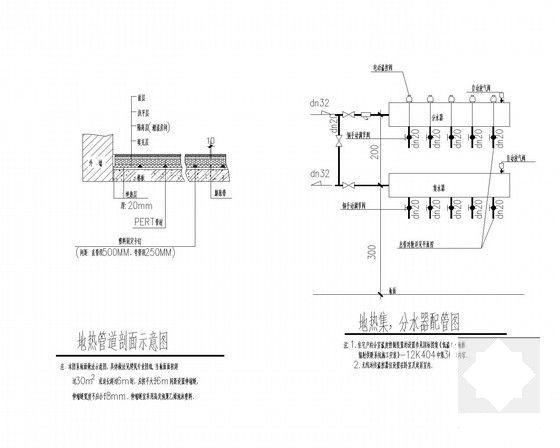

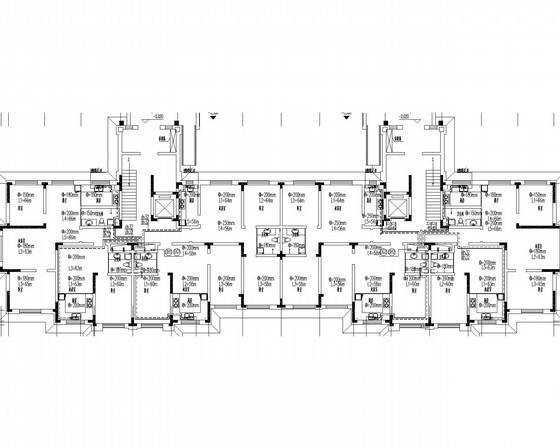

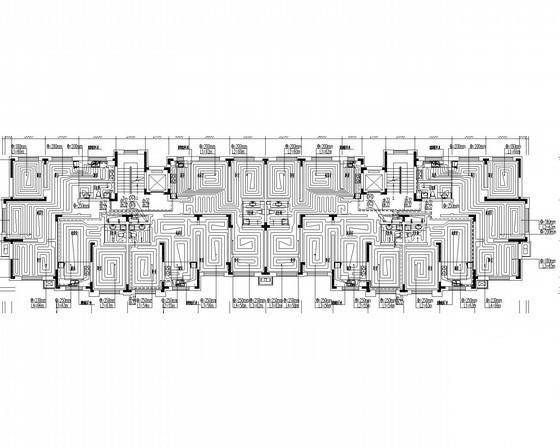

1.住宅部分采用地热采暖，户内地面散热：阳台，厨房，卫生间地面以地砖计算；卧室、餐厅、起居室地面以地板计算。

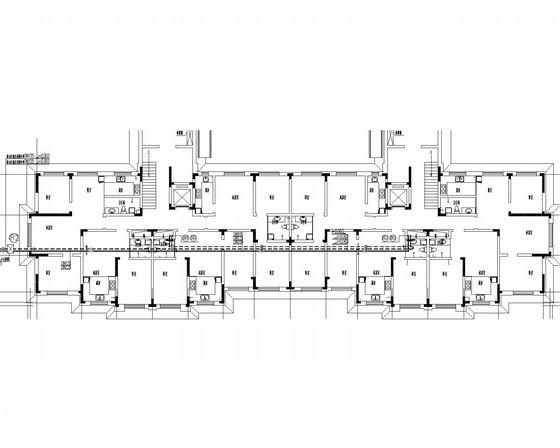

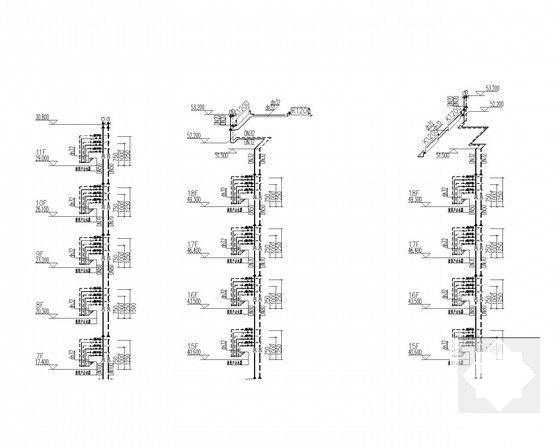

2.采暖系统形式：采暖干管为同程式系统，管道井内采暖立管为下供下回异程式。
3.住宅系统采用分户热计量。热量表按80%的设计流量作为热量表的额定流量......
四、通风系统：
电梯机房、卫生间设置机械排风系统......

图纸共41张。
