238980平米中高层住宅楼采暖系统设计施工大样图

附件详情

一、项目概要：
1.总建筑设计面积：238979.24 平方米。地上建筑面积169079.43平方米，地下建筑面积:69899.81平方米。
2.建筑层数：地上1-11层；地下1层......
二、冷热源：
采暖热源为小区内换热站，供回水温度75℃/50℃......

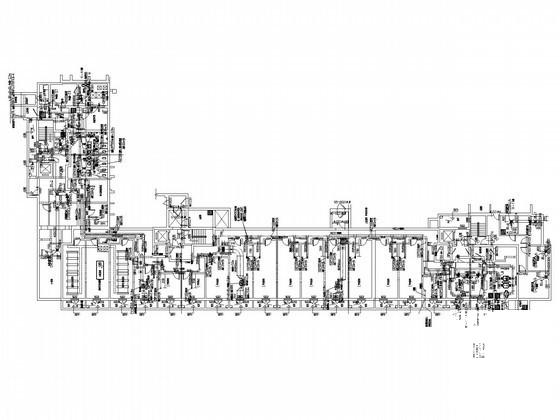

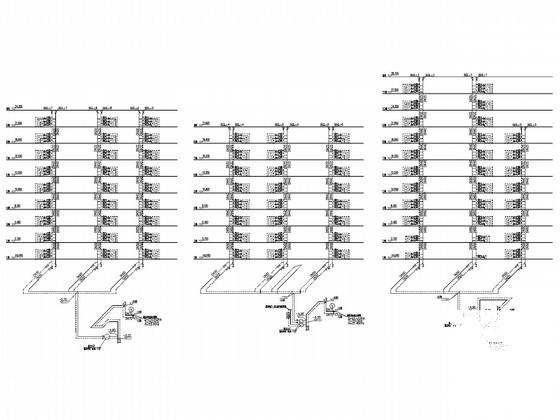

三、采暖系统：

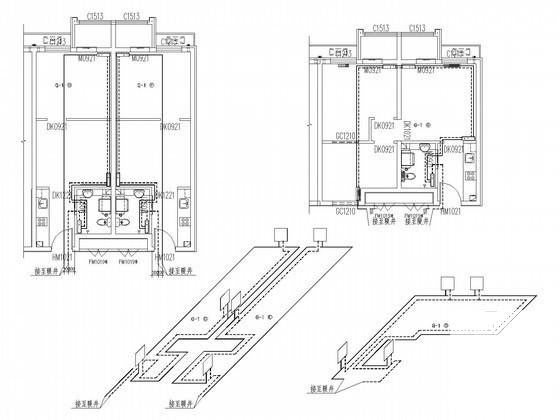

1.户内管路采用下供下回同程双管式系统。
2.地下公共用房采用上供上回同程双管系统。
3.住宅室内采暖计算温度：卧室：20℃；带淋浴卫生间25℃；厨房16℃ 。

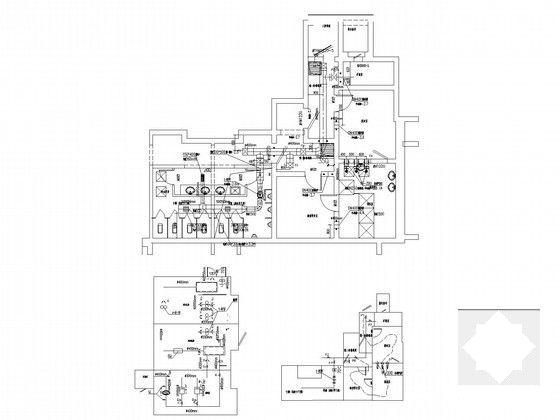

4.地下活动室室内采暖计算温度：活动室、办公室、18℃，卫生间、走廊16℃......
四、空调通风排烟系统：
1.小型商业、住宅及办公楼内空调为预留分体空调。
2.住宅楼的楼梯间均设有外窗满足自然排烟条件，采用自然排烟。
3.屋顶电梯机房设有带温控开关的机械排风系统。

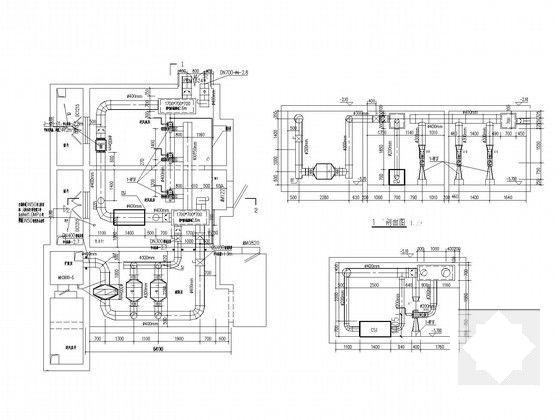

4.地下配电室、弱电间、π接间等设有机械排风；人防（专业队员掩蔽所）设有机械送、排风系统以及机械排烟系统......

图纸共23张。
