高层住宅楼低温辐射采暖系统设计CAD施工图纸

附件详情

一、项目概要：该项目地上二十八层住宅，地下二层为普通储藏间，该资料包括采暖系统设计，通风及防排烟系统设计。采暖室外计算温度：-19℃。
二、设计内容
1、热源设计：采暖热媒由市政热力公司经过换热站换热后提供。采暖供回水温度为50/40℃。
2、采暖分区：住宅采用下供下回异程式低温热水地面辐射采暖，采暖系统分区，一至十一层为低区，十二层至二十二层为中区，二十三至二十八层为高区。
3、热负荷：该项目供暖总热负荷527.19kw,，住宅采暖单位面积热指标为住宅
35W/m2。
4、通风排烟系统：地下室采用自然通风，楼梯前室采用加压送风......

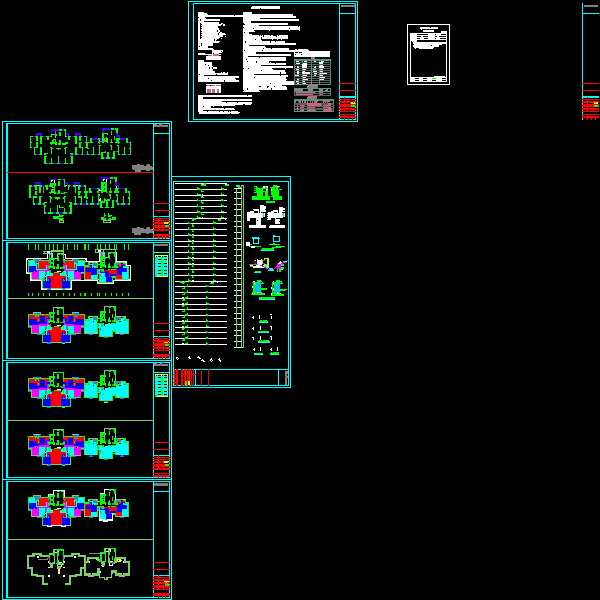

编制于2012年，图纸共10张。
